OrCAD与PADS联合画PCB指南（一）

前言：很多朋友问，ORCAD网络表导入到PADS中，PADS里要么是找不到对应封装，要么是出了很多看不明白的警告和错误，导致两者根本无法衔接，使很多工程师们望而却步，仍然停留在Protel阶段，那到底是怎么回事？我给大家解释一下。

在看此之前希望你对 PADS  的元件封装以及元件库的概念有一定的了解。另外关于OrCAD 的使用以及PADS  的使用将不在此过多说明。有想学的朋友可以自己网上下载相关教程或者向我索要资料。

Orcad Capture 为业界公认的原理图软件之一，其接口丰富，可以生成大多数PCB 软件的网络表，有较好的口碑，为大多数公司所接受，出图也比较精美。通常我们使用Orcad  来做原理图，用PADS  来PCB Layout，这是大多数人的选择。 同时说明一下Orcad 的库文件，常用的元件在Discrete.olb 里，其他的东西可以搜索，实在没有就自己做了。 我们以在Orcad中放置一个电容和一个电阻来完成原理图的绘制。按键盘上的P进入元件选择选择合适的库，以及需要的元件。

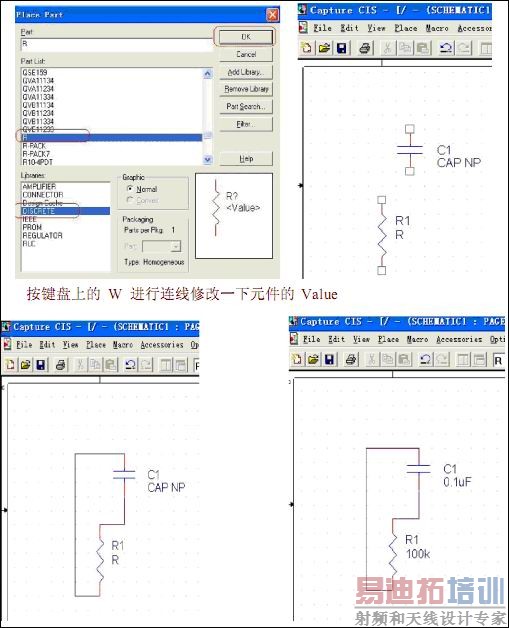

放一个无极性电容

再放一个电阻
