浅谈 POWERPCB元件库、元件类型、封装结构

      POWER PCB在进行PCB设计时的元件使用不同于其他LAYOUT软件（如PROTEL），它有自己独特元件结构。在POWER PCB及POWER LOGIC中，你是无法直接调用自己建立的封装的，必须把做好的封装分配给特定的元件类型（PART TYPE)才能使用。

      那么什么是元件类型，它又由什么组成，有什么作用呢？下面我们拿一个POWER PCB的元件类型（PART TYPE)对比一个真实的元件，来对它们的结构组成进行一下说明。

     其实，我们可以把POWER PCB的一个元件类型（PART TYPE)，就看作是一个真实的元件，一个正规的PART TYPE可以包含一个真实元件中的大部分的信息。

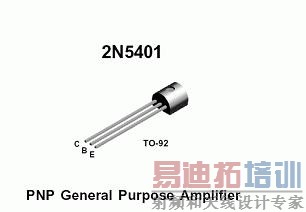

图一：一个普通的三极管元件

好，我们先看看一个真实的三级管都包含什么信息：

1. 首先它的厂家编号是2N5401；
2. 通过查资料，我们知道这是一个PNP型的三极管；
3. 通过观察外形，我们知道它需要使用三脚直插的PCB封装；

还有其他一些信息，如它的最大工作电压，工作电流，工作频率等等，但这些信息属于原理设计部分，我们在作PCB设计的时候不常用到。

以上这些信息，你都可以在一个PART TYPE中找到：

1. 2N5401的厂家编号就是我们给这个PART TYPE取的名字，也叫作2N5401；
2. PNP型的三极管，在PART TYPE中用逻辑封装PNP来表示；
3. 三脚直插的封装在PART TYPE中用PCB封装TO－92来表示；

其他的次要信息也可以通过增加属性来进行设置。

一个元件类型包含了真实元件的所有信息，这就是POWER PCB元件库的独特之处。我们在使用PART TYPE来作设计的候，只要把这个PART TYPE放到设计界面中，就不用再进行任何设置了，因为它就是一个真正的元件，不过是在POWER LOGIC和POWER PCB中的表现形式不同而已。

那么，怎么个不同法呢？看图。

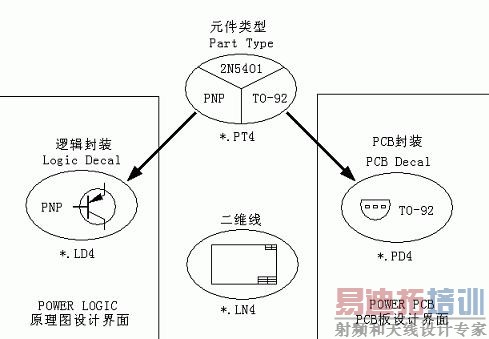

图二：POWER PCB的元件库结构图

图二中的元件类型PART TYPE，实际由三部分组成：

1. 一个名字叫做2N5401的外壳（其中包含一些电气信息）；
2. 一个PNP型的逻辑封装；
3. 一个TO－92型的PCB封装；

这三部分可以说缺一不可。
       逻辑封装就像三极管中的芯片，用来进行指挥计算的任务，没有逻辑封装的PART TYPE就像没有芯片的三极管一样，只是一个躯壳，没有任何用处（不能使用再原理图设计当中）。
        PCB封装就像三极管中的元件脚，用来进行安装，焊接和导电的作用，没有PCB封装的PART TYPE就像没有脚的三极管，也是无法使用的（不能使用在PCB布线当中）。
        而2N5401这个外壳，是用来装载逻辑封装和PCB封装的载体，有了这个外壳把他们连接到一起才可以使用，如果没有这个外壳，三极管就只剩下一块硅片和几根管脚，更没有任何用处了（不能把逻辑封装和PCB封装联系起来，就无法指定重要的电气参数）。

       从图中我们还可以看出，PART TYPE不专门属于POWER LOGIC或POWER PCB任何一个设计界面，它是独立于这两个界面而存在的。在把PART TYPE分别应用到这两个设计界面中的时候，PART TYPE就会以不同的形式表现出来，在POWER LOGIC中就是左面的由几根线条和一个圆组成的PNP型逻辑封装，而在POWER PCB中则表现为三个焊盘和一个丝印框组成的TO－92型PCB封装。

      知道了PART TYPE的组成和使用方法后，我们在看一下怎样来制作一个PART TYPE。

      在上图可以看出POWER中的元件库分为四个部分，每一部分都是一个独立的仓库。我们可以在每一个仓库中自由的新建PART TYPE，逻辑封装，PCB封装和二维线组合封装。建立过程比较简单，不再赘述。只要注意一点，逻辑封装和PCB封装都是为了服务于PART TYPE而存在，新建立的PART TYPE要为其分配不同的逻辑封装PCB封装，并设定各种电气参数之后才能使用。实际在设计中放置的元件都必须从PART TYPE这个仓库中调用。弄清这个逻辑关系以后再来进行POWER PCB的元件库管理制作相信应该是很轻松惬意的了。

注：此文只是本人在工作学习当中的一点经验总结，如有错误疏漏之处还请广大网友不吝指正，谢谢！
