POWERPCB不能过孔的问题

从ORCAD 中导入元件，此时能走线不能过孔，这个问题也是怪怪的！

走线过程中不能加 VIA，无论是按 F4 还是右击都不能加，很是郁闷，这是我就一个个的看，终于发现问题所在，请看下图！

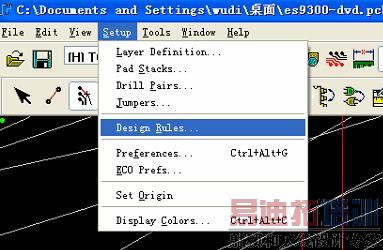

在DESIGN RULES中设置DEFAULT――ROUTINT—见下图：此时会弹出一个对话提示：

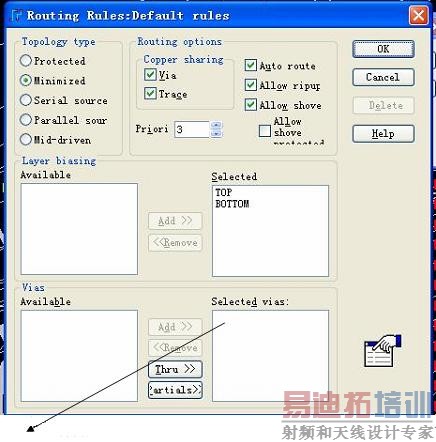

此处应该有内容，也就是你VIA大小的选择，而这里没有，这就是不能过孔的原因，原因找到了，我们又怎么来处理呢，我在菜单中选择SETUP-----PAD STACKS---在这里面设置！

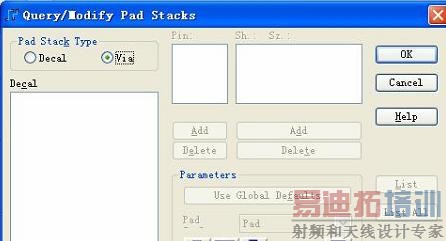

                                                            此处我选择VIA就可以了


选后发现里面是空的，也就是没有过也可以被使用！

这时我们点击ADD  VIA在其中加一下就可以了！

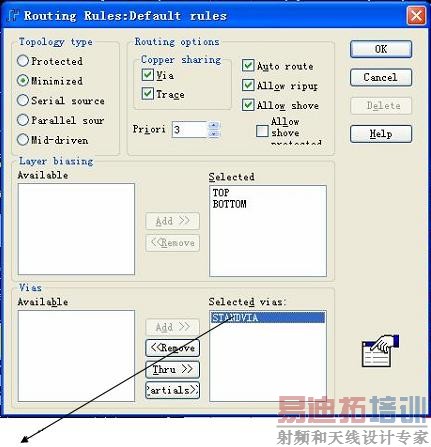

此处已经有过孔，至此就可以过孔了！
