将OrCAD中元件的Value传递到PADS中详细步骤

录入:edatop.com    点击:

本章将简单介绍如何将orcad中的元件value传递到PADS中.
(使用OrCAD 10.5 版本,PADS是2005)

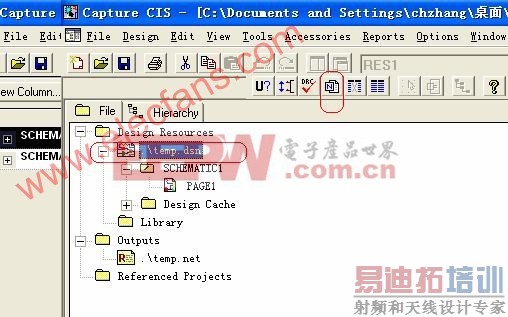

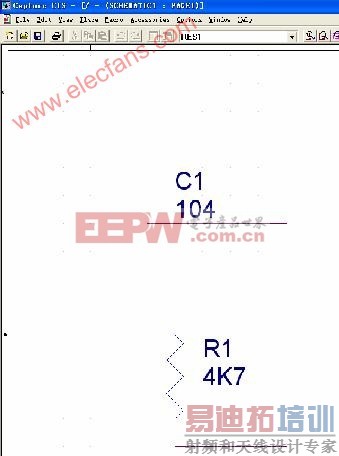

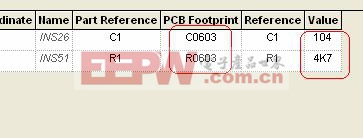

为每个元件指定PCB 封装,更详细说明 请参考 用Orcad做原理图,用PADS layout

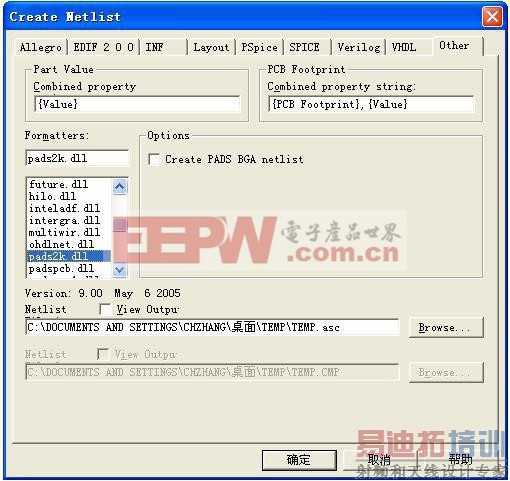

特别要注意的是;添加 ,{Value} 注意 这里的逗号一定要是英文输入法下的逗号,Value这个字段要用大括号包起来

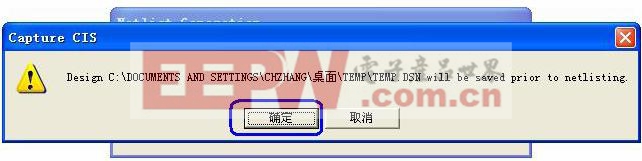

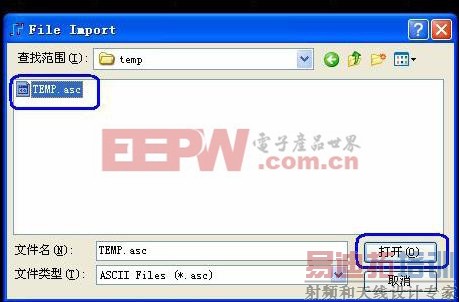

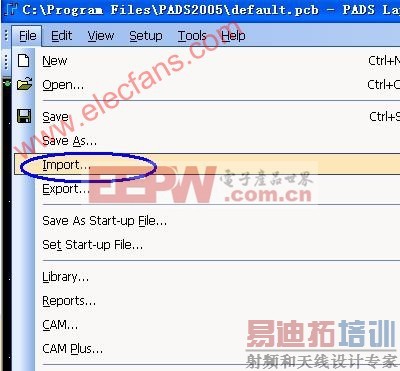

打开PADS 选择 File →Import

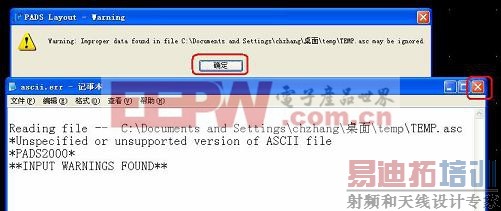

关于警告提示的说明,请看用Orcad做原理图,用PADS layout

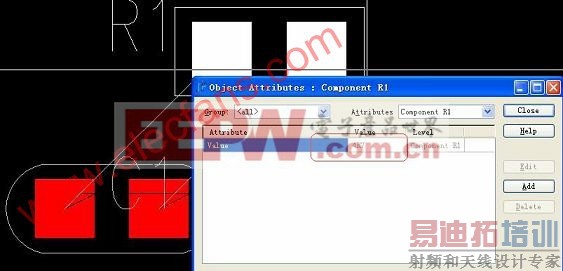

看一下元件的属性

下图,元件的Value已经正常的传递过来了
