新手学画PCB，遇到个头大的问题.
录入：edatop.com 点击：
最近开始学习在Protel中画PCB板，但一直出现这个问题：从焊盘上开始连线时，线始终为绿色的，DRC说是：
ProcessingRule:ClearanceConstraint(Gap=6mil)(All),(All)
ViolationbetweenVia(1715mil,4540mil)TopLayertoBottomLayerand
Track(1635mil,4540mil)(1715mil,4540mil)BottomLayer
ViolationbetweenVia(1590mil,4315mil)TopLayertoBottomLayerand
Track(1590mil,4315mil)(1590mil,4495mil)BottomLayer
RuleViolations:2
现在很痛苦啊，画不动了
各位大侠帮忙看下怎么回事吧，谢谢了
ProcessingRule:ClearanceConstraint(Gap=6mil)(All),(All)
ViolationbetweenVia(1715mil,4540mil)TopLayertoBottomLayerand
Track(1635mil,4540mil)(1715mil,4540mil)BottomLayer
ViolationbetweenVia(1590mil,4315mil)TopLayertoBottomLayerand
Track(1590mil,4315mil)(1590mil,4495mil)BottomLayer
RuleViolations:2
现在很痛苦啊，画不动了
各位大侠帮忙看下怎么回事吧，谢谢了

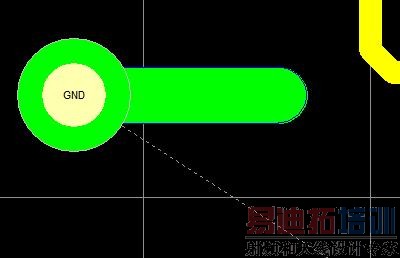

那条一段段的白线是什么东东？
白色的虚线
白色的虚线连在了另外一个GND焊盘上的，是虚线，而里面又有实线，不知道咋回事啊
现在随便一点鼠标就是绿色的线，郁闷啊
你不会是用PL吧?
用PT不应该出这种情况呀.
还有吧？不单单是你图中那些
它不会独立存在的。详细最好看你的具体文件，如果可以，发我邮箱。
关于白线（预拉线）
down21ic/309-200761516502135.jpg
图片用gif格式并由MicrosoftOfficePictureManager从bmp导出,很清晰很逼真。
呵呵，原来是这样的。
真无语啊，原来我用错线了！哎，各位不要笑我啊，菜鸟学习中...
同时谢谢上面各位好心人！
呵呵
比我当初还头大
如果不是挪移，应该不会出现用错线的问题
是不同网络造成的吧
