大家来决定下偶这块板的布局，看看哪个好？

录入：edatop.com 点击：

呵呵
周一过来LAYOUT

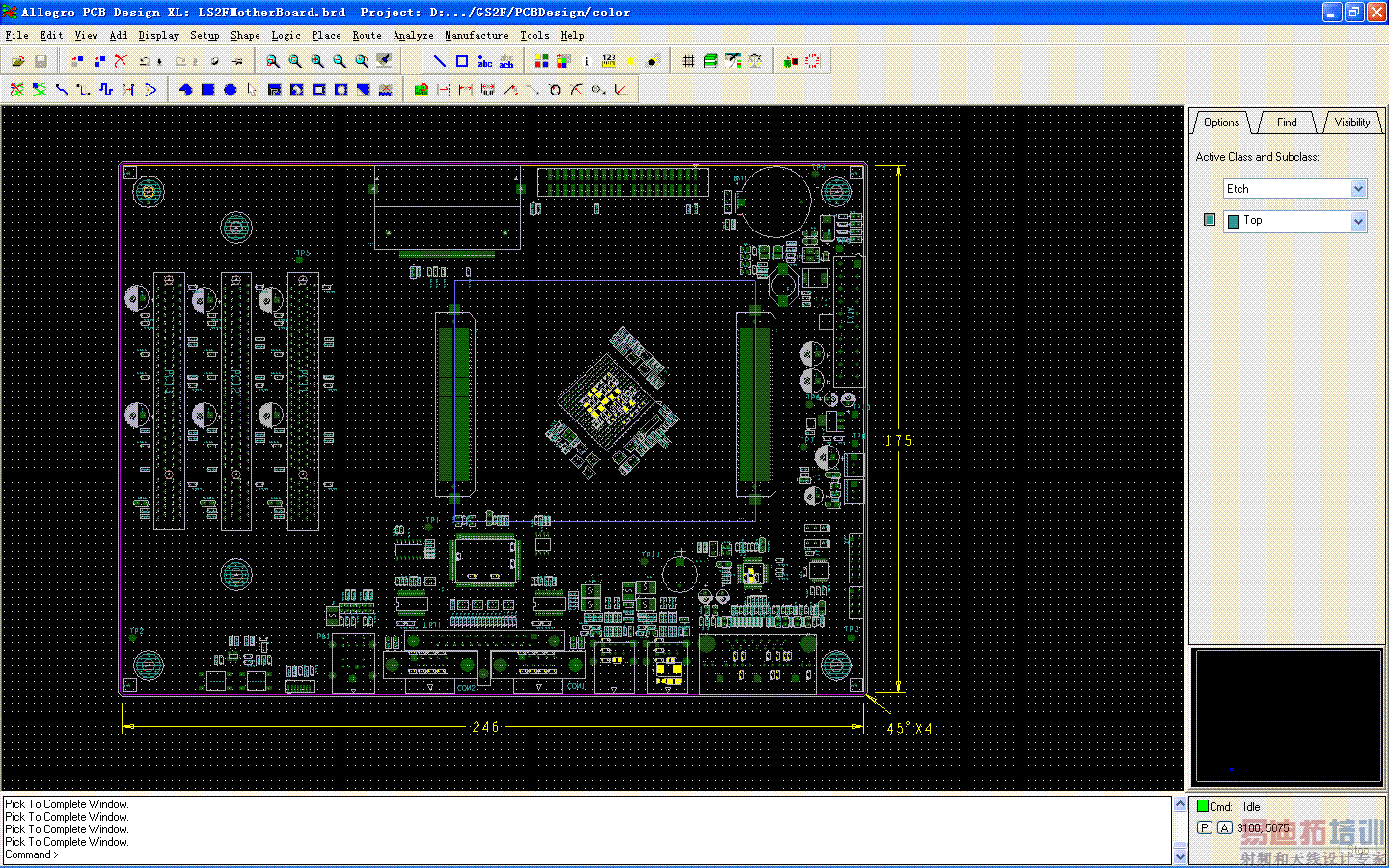

这是A版

这是 B 版

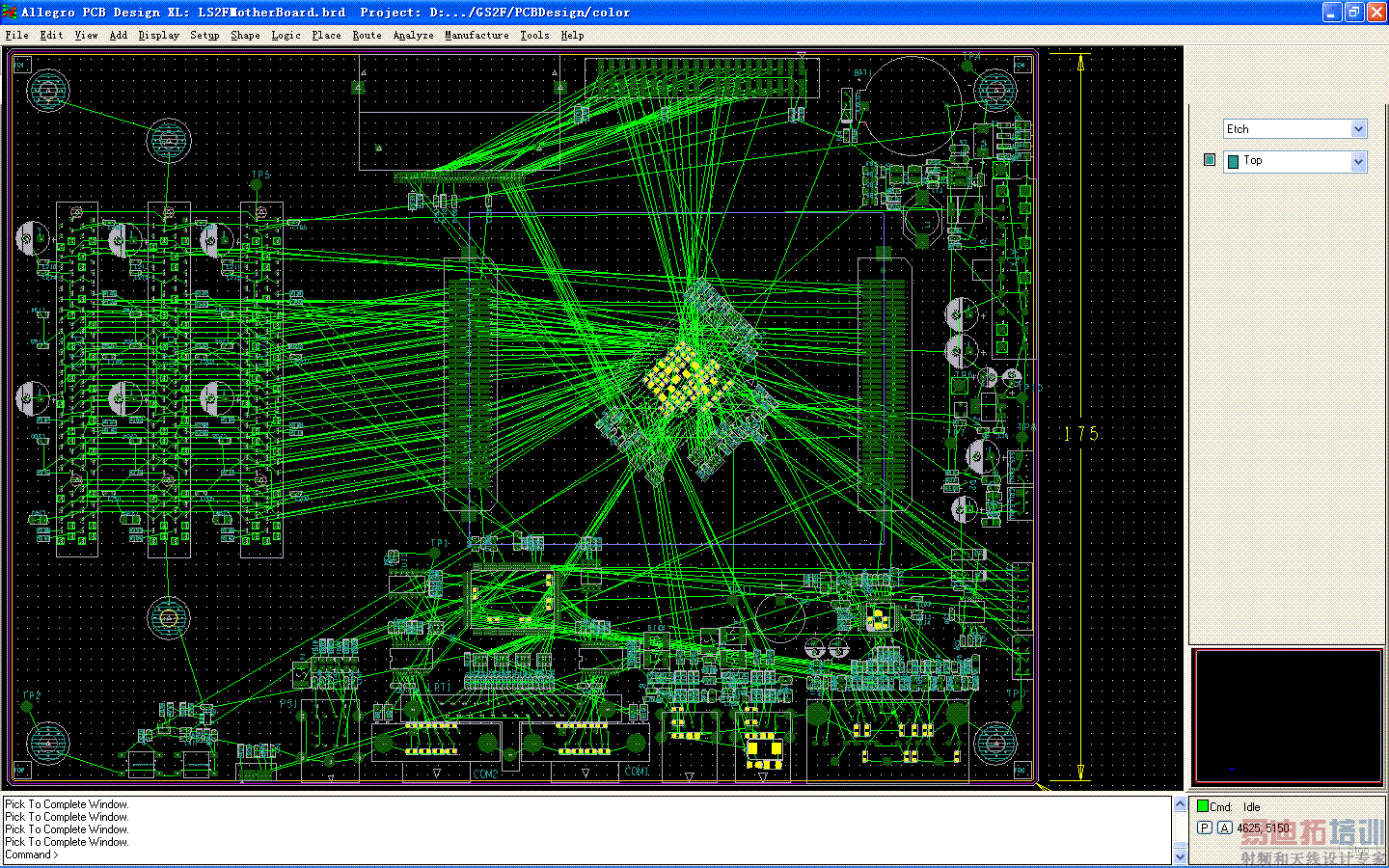

这是 A 版带飞线的

这是 B 带飞线的

板子显得空，
没办法，核心板加底板结构。底板太小的话，比例上难看。
猴猴。

我怎么没看出什么本质区别？

这样问没有多大意义
每个器件用什么样式的布线，取决于它的特性，他对外输出的干扰大小、他对外部干扰的容忍程度。
这个才是最重要的
所以嘛，我个人认为，你的提问，没什么用处

支持七楼

谢谢zhongr452 ，明天请你吃饭

也请我吧,我也支持哈哈

怎么不请我？生气了啊

好呀，你们都飞到福州来，俺去机场举着牌子迎接你们
好呀，你们都飞到福州来，俺去机场举着牌子迎接你们
福州虽然是小地方，美食还是不少的哦

这软件的飞线比protel好看多了。会绕开焊盘啊。爽歪歪

板子最终布局改了,LAYOUT完后再来SHOW.
不过这几天奥运哦........
放假

元件斜摆很酷吗？
板空间很宽松，布局缺乏协调感。

几层呀?

这软件好象还不错。

貌似B版好一些,计算机主板???内存插槽呢?
