参观一下我的作品，顺便提些宝贵意见和建议.

什么问题？
看起来挺漂亮的嘛...

回XWJ先生，

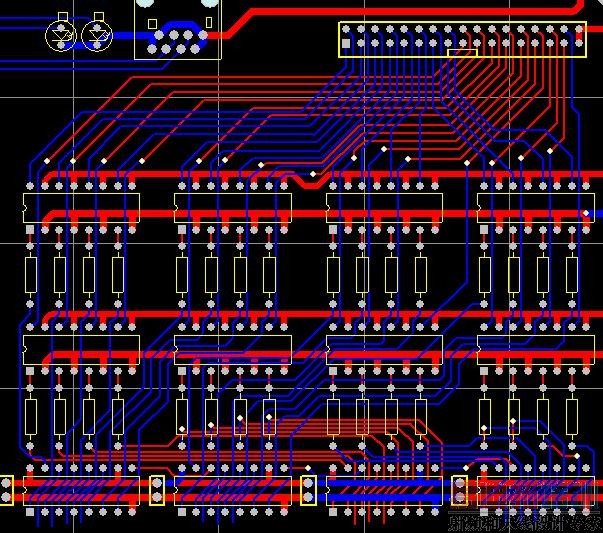

您说我的图很漂亮，是真还是假？而且PCB不能讲究是否漂亮，而得看是否合理。我这线都布成网格状的了，而且大部分线都从集成电路的管脚之间通过，这样做合理吗？恳请赐教！

网格、交叉也没什么，不过这个布局仔细看确实不是很好
布好的线很难看出网络的密度、顺畅度
至于“大部分线都从集成电路的管脚之间通过”也不是什么问题
不过呢，
现在可是贴片、高密度和高集成度的时代了，使用贴片元件是趋势，也更方便
如果是复杂的数字电路，建议考虑用CPLD

谢xwj！
感谢老x给我的批示，另同一芯片底下并行通过电源与地线的做法合理不，如图最下面的两粗线。

没问题，最下面的走法比上面2排的好
而且IC都有独立的退耦电容
你的插头密度那么高，更应该用贴片元件，
否则不管怎么布局都会不满意的
当然，要求不高的话那就随意了

能说说使用贴片元件的好处吗？
为什么插头密度高使用贴片元件会更好一些呢？

呵呵
很简单，元件也不密集，也没什么特殊的要求布线，软件操作熟练就好

看接法,上面的是光藕?

一点建议
元器件可以摆密些,走线也还可以短些.若遇到不好走线,也可以边布线边修改原理图,以方便布线.

请问地线该如何布？
怎么有的论坛说地线应布成环形的，有的则说不能。到底该如何布呢，所有的PCB地线都大面积覆铜是不是更好？

大家说的都不错
我也建议这位兄弟用贴片做。
布线尽量做短，当然，可能的话我更喜欢布局布线整齐漂亮的。

布局似乎可以调整下
第一行的4个器件摆成--
--
第2行也如此,走线似乎更好些.
