智能变电站,电子互感器必不可少!

录入:edatop.com    点击:
  摘要:在智能变电站中应用电子互感器,对于提高变电站运行的稳定性和可靠性有着重要的意义,并且大幅提高电力生产的质量。本文对电子互感器在智能变电站中的应用进行了分析和探讨。
  电子互感器
  由连接到传输系统和二次转换器的一个或多个电压或电流传感器组成的装置,用以传输正比于被测量的量,供给测量仪器、仪表和继电保护或者控制装置。在数字接口的情况下,一组电子互感器共用一台合并单元完成此功能。

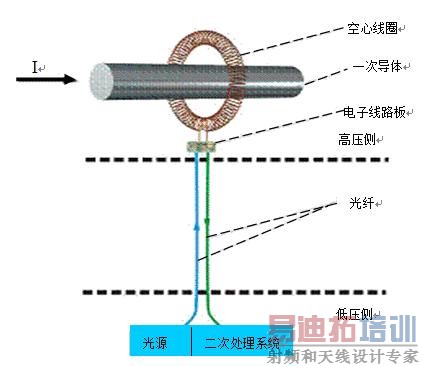

  图一、电子互感器
  电子互感器符合变电站的发展趋势
  现阶段变电站建设的过程中,自动化已经逐渐成为了主要的建设趋势,并且自动化系统不断得到扩展,传统的仪器设备已经逐渐过渡为智能化的先进设备。常规的电磁互感器设备已经成了变电站智能化建设的瓶颈,难以保证变电站自身智能化技术的发展与应用。
  电子式互感器作为新时期电力技术发展的产物,具有良好的稳定性,并且在现代智能化变电站的建设中,可以发挥有效作用,已经逐渐被扩大变电站建设人员所重视和采用。

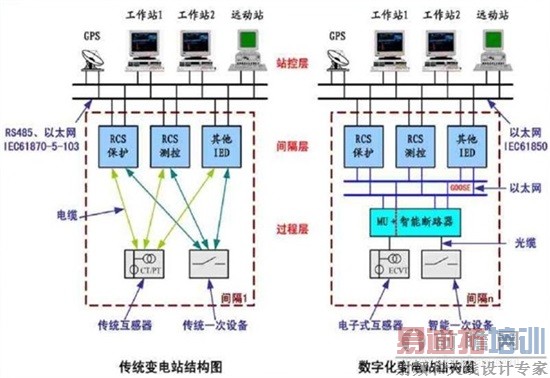

  图、二 传统变电站和智能变电站
  电子互感器在智能变电站中应用
  电子互感器主要应用在二次回路和继电保护中,接下来我们就分别来了解下它们的应用。
  电子互感器在二次回路中的应用
  在二次回路中应用电子互感器,可以减少电缆线路的使用,降低变电站的建设成本。在变电站建设的过程中,要采用光缆进行信号传输,并且保证间隔的控制及变电站结构设计的紧凑性,提高变电站系统的安全性和可靠性。
  电子互感器在继电保护中的应用
  电子互感器具有良好的相应能力,并且根据保护动作的相关原理,由于以往CT频响范围过窄,难以对电流波形进行一次性再现。电子互感器具有较宽的频响范围,可对于高频信号提供完整地反映,为保护动作工作提供依据,保证动作的精确,电子互感器的应用,有效推动了采样值差动原理的发展。总的来说,电子互感器提高了继电保护系统的效率和测量范围,使得数字信号于电能实现无故障互联。

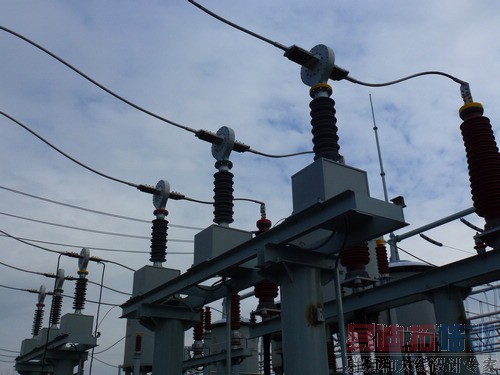

  图三、全光纤电子互感器应用现场
  电力系统中,对于电子互感器,主要关注的是电子式互感器采样数据通道的幅值误差、角度误差等精度性能。ZLG致远电子DT6000系列智能变电站光数字测试仪,可以解析电子互感器的采样报文如:IEC61850-9-1/2、FT3,对电子互感器上的数据进行测量,从而分析电子互感器的精度性能。
  DT6000系列智能变电站光数字测试仪基于IEC61850标准,广泛适用于110kV及以上电压等级的智能变电站手持式测试仪器,用于智能变电站中保护测控装置、智能终端、合并单元和互感器等设备的快捷调试,方便智能变电站的建立和维护,是智能变电站测试瑞士军刀。
