单象限降压型电路

录入：edatop.com 点击：

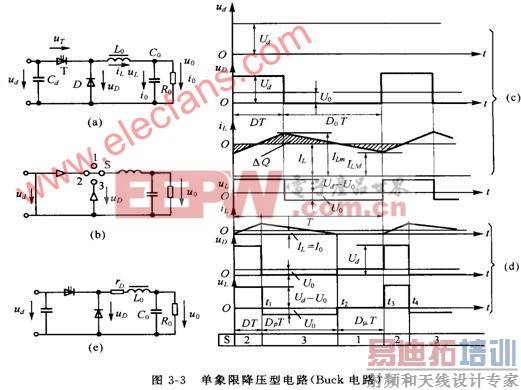

单象限降压型电路

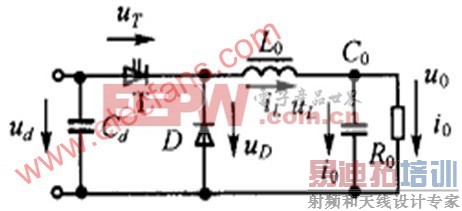

T是全控元件(GTR,GTO,MOSFET,IGBT),当时,T导通
D:续流二极管
L0和C0组成LPF

二.工作原理
当时,控制信号使得T导通,D截止,向L0充磁,向C0充电
当时,T截止,D续流,U0靠C0放电和L0中电流下降维持
三.假设:
1.T,D均为理想器件
2.L0较大,使得在一个周期内电流连续且无内阻
3.直流输出电压U0为恒定
4.整个电路无功耗
5.电路已达稳态
