小型CMOS电压调整器IC- XC6420
录入：edatop.com 点击：
XC6420系列是实现了高精度, 高纹波抑制, 低压差, 搭载了2沟道150mA高速LDO的小型CMOS电压调整器IC。 把2个低导通电阻LDO装入小型封装能实现高密度实装。激光微调技术能在1.2V～3.6V的范围内以0.05V的间隔在精度±2%以内设定输出电压。
控制各个EN引脚能停止各个电压调整器的输出, 使其处于待机状态。
此外, 由内部开关使稳定输出的电容(CL)的充电电荷放电, 此高速放电功能可使VOUT引脚高速地返回到VSS电平。
稳定输出的电容(CL)能与陶瓷电容等低ESR电容相对应, 其良好的瞬态响应特性即使在负载发生变动时, 也能提供稳定的输出电压。由于各个电压调整器的输出被相互隔离, 能把输出负载变动引起的各个调整器之间的干扰抑制在极小的范围内。

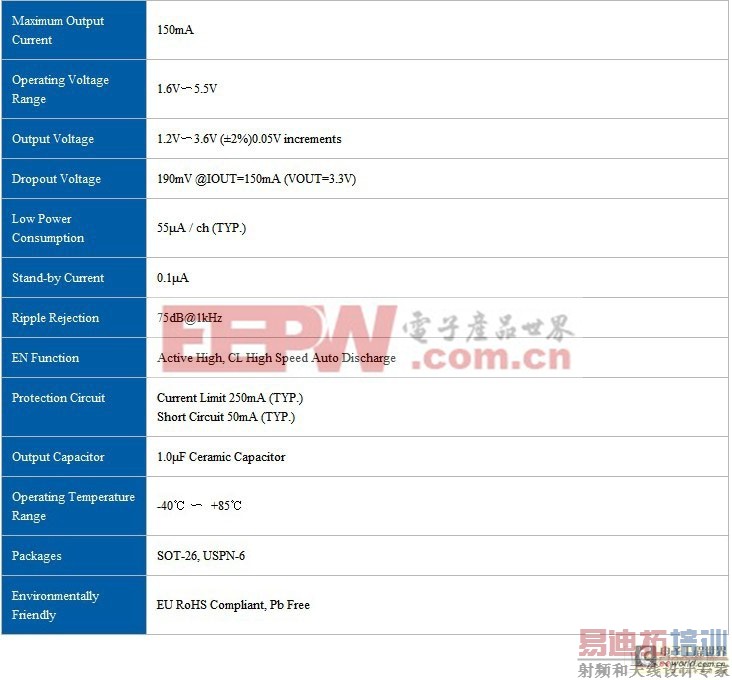

特点：

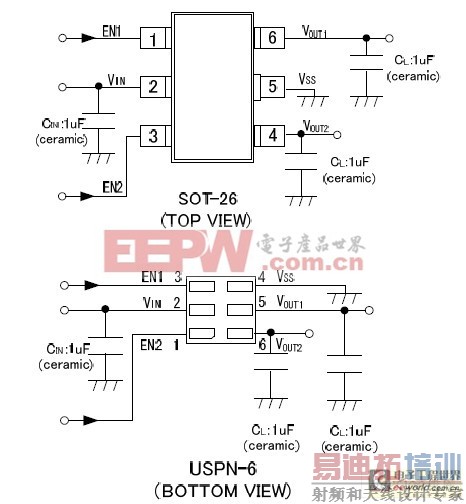

电路框图：
