超小型高速电压调整器XC6224系列
录入：edatop.com 点击：
XC6224系列是实现了高精度, 低噪声, 高纹波除去率, 低压差, 低的消耗电流高速LDO电压调整器。
本IC由基准电压源, 误差放大器, 晶体管驱动器, 电流限制电路, 相位补偿电路等构成。

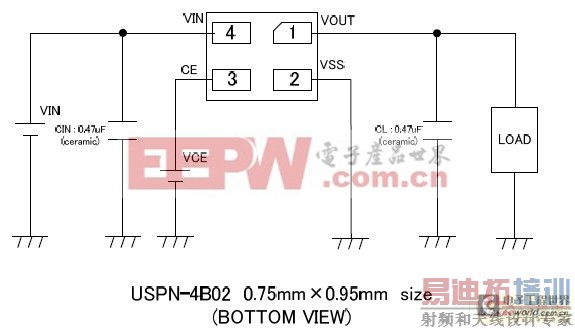

工作于低输入电源电压并且装入超小型封装USPN-4B02(0.75mm x 0.95mm),
用容量0.47μF的小型相位补偿电容(CL)实现了稳定工作,最适于Logic系LSI附近的专用Local电源。

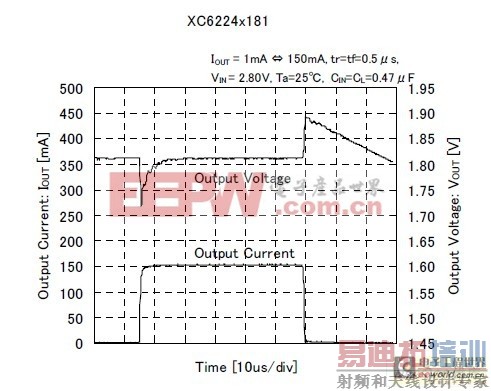

具有高速瞬态响应特性,及70dB @1kHz的纹波除去率特性。
从CE端子输入低电平使IC成待机状态。
此外,能把待机状态时给稳定输出的电容(CL)充电而蓄积的电荷由VOUT端子-VSS端子的内部开关放电。此放电功能能使VOUT端子高速地返回到VSS电平。
内置过电流保护电路,当输出电流达到限定电流时保护电路开始工作。

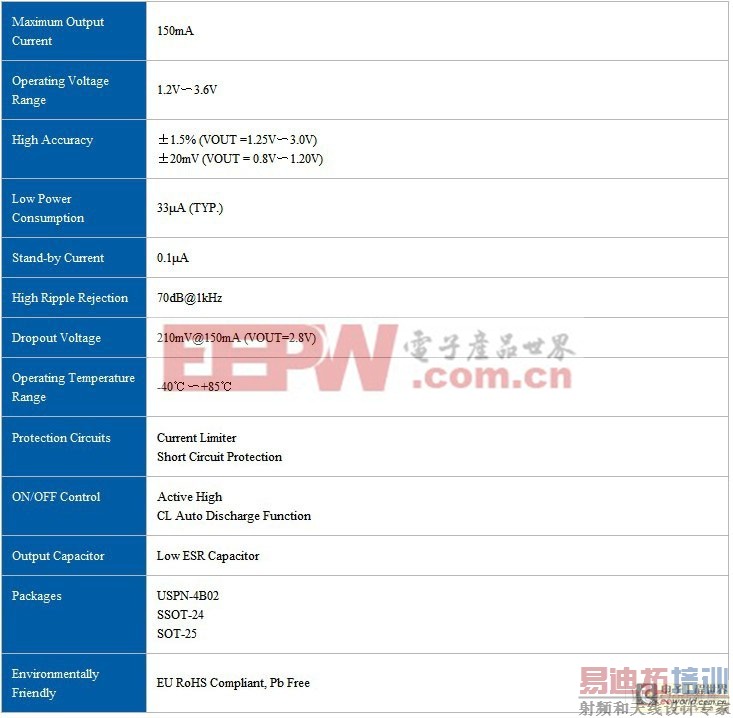

特点：
电路框图：
