LM5021开关电源控制器简介
录入：edatop.com 点击：

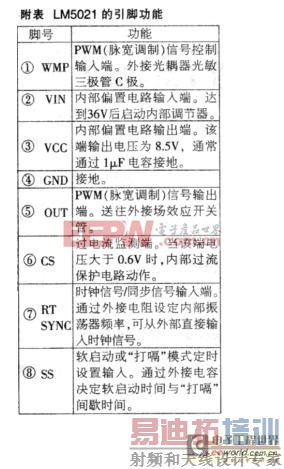

LM5021开关电源控制器是一款大范围（85-265V）高压输人开关电源控制器。内含软启动电路、振荡电路、软驱动电路、最大占空比限制（80%)电路、轻载比较器、过流比较器、重载监测过负载工作模式切换电路。图I是内部电路框图。LM5021采用SOP-8或DIP-8两种封装。附表是LM5021的引脚功能。

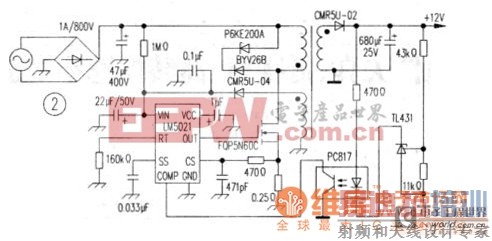

需说明的是，从外部输人时钟信号时，其时钟信号电压的幅值要大于3.8V，此时⑦脚外接电阻去掉。LM5021的输出电压由开关变压器次级绕组匝数及输出端对地所接分压器和基准电压设定所决定。其额定输出功率为24W，负载调整率为±120mV。图2是用它构成的一款12V便携式充电器电路。
