高频开关的光耦合器驱动器

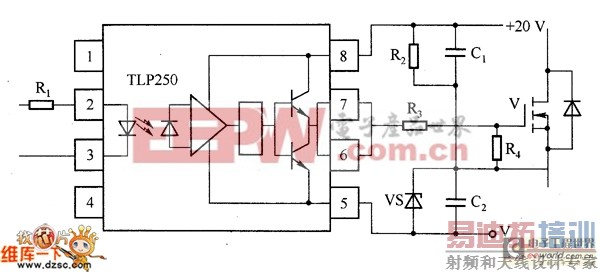

　　光耦合驱动器TLP250的驱动电路如图1所示。其中包括光耦合器、前级放大器、触发器、功率放大器等部分。

　　图1 光耦合驱动器的驱动电路

　　1）光耦合器

　　光耦合器通常简称为光耦，它是由发光二极管和接收二极管组成。当发光二极管通过毫安级的电流时，接收二极管能产生出微安级的电流和不大的电压。光耦的隔离耐压通常大于1500 V，分布电容小，干扰也很小。

　　2）前级放大器

　　前级放大器是一个运算放大器（比较器），放大倍数大，输出脉冲沿较陡。

　　3）触发器

　　触发器能使输出电压波形的上升沿和下降沿很陡，能使功放级脉冲的上升时间和下降时间小于0.5 PS，“拉”、“灌”电流的峰值可以达到安培级。输出端7和输出端6并联（避免插件接触不良），经过R3限流接到MOSFET管的栅级。R4是放电电阻，当驱动芯片未插上或接触不良时没有栅压。

　　（4）外接负偏压

　　用凡通过数毫安的电流后，使稳压管VS稳压，得到5 V的负偏压。其阴极（正电压端）接MOSFET的源极S，当输出端（7）为低电位（近似5端的电位，即辅助电源UCC的负端电位）时，栅极电位低于源极，即负偏，MOSFET管可靠地截止，不易受干扰。
