按有源功率因数校正电路分类
录入：edatop.com 点击：
（1）降压式，其特点是：噪声大，滤波困难，功率开关管上电压应力大，控制驱动电平浮动，故很少被采用。
（2）升／降压式，其特点是需用两个功率开关管，有一个功率开关管的驱动控制信号浮动，电路复杂，应用较少。
（3）反激式，输出与输入隔离，输出电压可以任意选择，采用简单电压型控制，适用于150W以下功率的应用场合。
（4）升压式（Boost），其特点是：简单电流型控制，PF高，总谐波失真（THD）小，效率高，但是输出电压高于输人电压，其典型电路如图1所示。适用于75～2000 W功率范围的应用场合，应用范围最广泛。其优点是：电路中的电感适用于电流型控制；由于升压型APFC的预调整作用，在输出电容器上保持高电压，所以电容器的体积小、储能大；在整个交流输人电压变化范围中，能保持很高的输入功率因数；当输人电流连续时易于EMI滤波；升压电感能阻止快速的电压、电流瞬变，提高电路的工作可靠性。

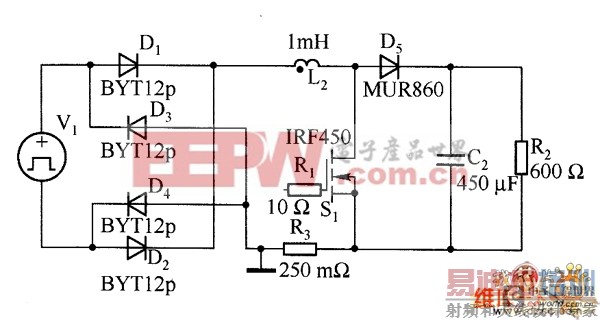

图1 升压式转换器电路
