给LTC3803—3设计供电的两种方法
录入：edatop.com 点击：
1、VCC并联稳压器
设计并联稳压器供电的方法如图1所示：
并联稳压器可以给出25mA的电流给VCC端，降压调VCC到大约9.5V。应用时，VIN若足够低，RVCC的静态功耗可以接受的话，用VCC并联稳压器是使用LTC3803—3最简单的方法。
2.外加稳压器供电

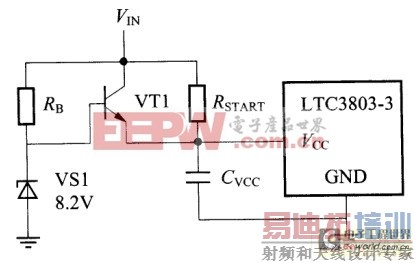

方法如图2所示，电路给出了一个给LTC3803—3供电的另一种方法，即外部串入一个预稳压器，它由晶体管VT1，齐纳二极管VS1和偏置电阻RB组成，带给VCC端至少7.6V的电压，它要高于VCC的关断阈值6.8V，电阻RSTART通常只用于给VCC结点电容充电，达到VCC开启电压即可。
