同步降压DC-DC调节器：ADP2119

简介：

　　ADP2119/ADP2120均为低静态电流、同步降压DC-DC调节器，采用3mm x 3mm紧凑型LFCSP_WD封装。两款器件均采用电流模式、恒频脉宽调制(PWM)控制方案，具备出色的稳定性和瞬态响应性能。在轻负载条件下，这些器件可配置为以脉冲频率调制(PFM)模式工作，以降低开关频率，节省功耗。

　　ADP2119/ADP2120支持2.3V至5.5V范围内的输入电压。可调版本的输出电压可以在0.6V至输入电压(VIN)范围内进行调整，固定输出版本则提供预设的输出电压选项：3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。ADP2119/ADP2120集成了电源开关、同步整流器和内部补偿功能，只需极少的外部器件便可提供高效率解决方案。各IC在禁用时从输入源汲取的电流不到3μA。其它主要特性包括欠压闭锁（UVLO）、用于限制启动时浪涌电流的集成软启动、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。

　　应用：

　　 · 负载点转换

　　 · 通信及网络设备

　　 · 工业和仪器仪表

　　 · 消费类电子设备

　　 · 医疗设备

　　特性：

　　 · 连续输出电流：2A

　　 · 145 mΩ和70 mΩ集成FET

　　 · 输入电压范围：2.3 V至5.5 V

　　 · 输出电压范围：0.6V至VIN

　　 · 输出精度：±1.5%

　　 · 1.2MHz 固定开关频率

　　 · 可在1.0MHz与2MHz之间同步

　　 · 可选PWM或PFM工作模式

　　 · 电流模式结构

　　 · 精密阈值使能输入

　　 · 电源良好指示

　　 · 电压跟踪输入

　　 · 集成软启动

　　 · 内部补偿

　　 · 预充电输出下启动

　　 · 欠压闭锁、过压保护、过流保护和热关断

　　 · 10引脚3mm x 3mm LFCSP_WD封装

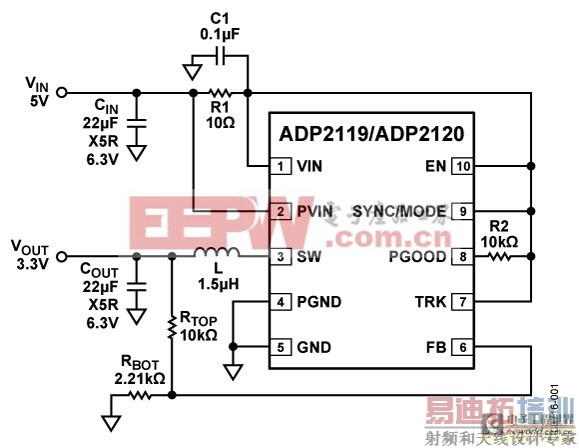

　　典型应用电路：
