LTC4219 - 5A 集成化热插拔控制器

描述：

　　LTC 4219 是一款面向热插拔 (Hot Swap^TM) 应用的集成化解决方案，允许在带电背板上安全地进行电路板的插拔操作。该器件在单个封装中集成了一个热插拔控制器、功率 MOSFET 和电流检测电阻器，适合小型化应用。

　　LTC4219 提供了单独的浪涌电流控制和一个具折返电流限制功能、准确度达 10% 的 5.6A 电流限值。可采用一个外部引脚对电流限制门限进行动态调节。其他特点包括一个电流监视器输出 (负责放大检测电阻器电压以实现参考于地的电流检测) 和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制和电源良好监视功能。在内部对电源良好检测电平和折返电流限制模式进行了预设，以适合 5V (LTC4219-5) 和 12V (LTC4219-12) 应用的需要。

　　特点：

　　 · 小占板面积

　　 · 具 RSENSE 的 33mΩ MOSFET

　　 · 可提供预设 12V 和 5V 版本

　　 · 准确度达 10% 的可调电流限值

　　 · 电流和温度监视器输出

　　 · 过热保护

　　 · 故障之前的可调电流限制定时器

　　 · 电源良好和故障输出

　　 · 可调浪涌电流控制

　　 · 采用 16 引脚 5mm x 3mm DFN 封装

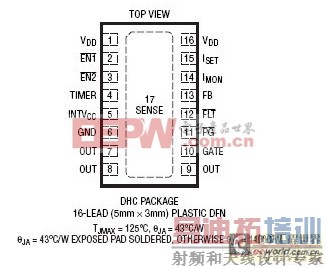

　　封装 ：

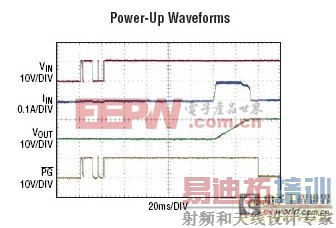

　　典型应用：
