怎样把修改过的元件从元件库更新到PCB图上？
录入：edatop.com 点击：
我的一个板子画的差不多了，现在发现用来表示电容名字的丝印有点大，我到封装库里面改好以后，要怎样才能更新到我的pcb板图上？以前我的办法是把所有的电容全部删除，然后打开LOGIC导出网络表，再打开LAYOUT重新导入网络表，再重新放元件，但这样真的效率太低了。请高人指点一下。
没有人知道吗？
。
过滤器--先择丝印---属性，修改字体和大小
楼上用的是那个版本？
:):):):):):):)

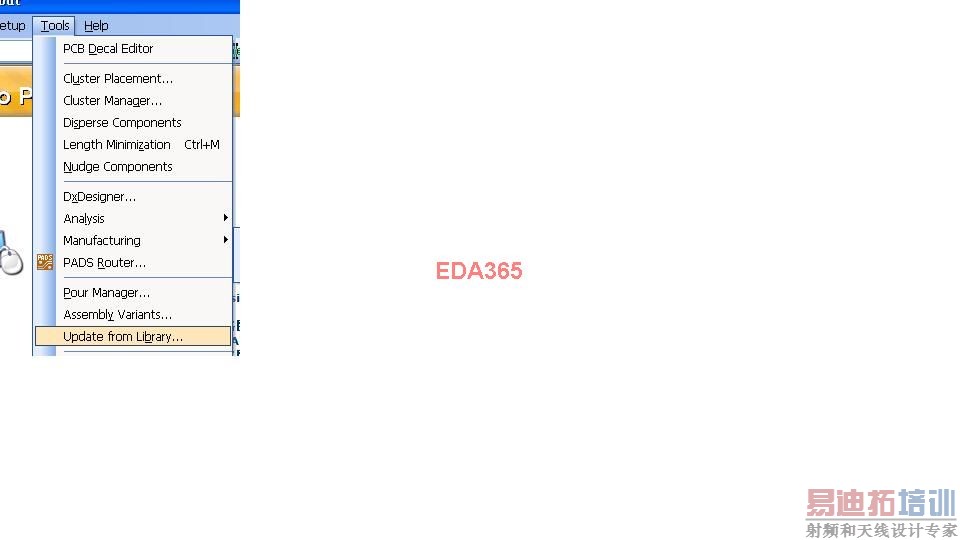

1、选择要更新的元件
2、
3、右键 Library Browse，把Update PartType from Library勾上，点击Update就可以了
OK,谢谢！
