四分之一波长谐振器 得不到谐振曲线

科技进化、演进、创新.."根基"是关键，它不在于像无头苍蝇般的找快速解答（在天朝自比为牛B）、也不在于像盲人骑瞎马般的乱搞（在天朝自比为创新）
软件不是万能也不是大神！它只是一大串冰冷的方程式，真正启动这个万能大神的--是人！！

这三份资料看完（它很短捷符合天朝的精神），能理解的话，四分之一波长谐振器！？对你来说根本就像"金箍棒"，可以玩弄它到大、小、粗、细、圆、方、长、短..应用自如。
不相信！？试试吧。

Characteristic_Impedance_of_Coaxial_Resonators 202723A.pdf

Coaxial_Resonators_for_VCOs_202664A.pdf

dimensions_configurations.pdf

可以看一看 。

我想 tongjinkuan 看了你的模型他也会一头雾水吧！？我相信他是很想帮你的！

如果你能说得出：
1-.你老板要你给的SRF是哪个频点？
2-.你那个神奇的（基材+导体），是你被指定要使用的材料？还是横空出世的旷世奇材？

如果说不出来？那就看版块的管理员大神愿不愿意帮你喽...

金属只在上层？上层金属被传输线切分成互不关联的两块？基片下层悬在空气中！？你所谓的金属层定义是没有导纳系数的.？

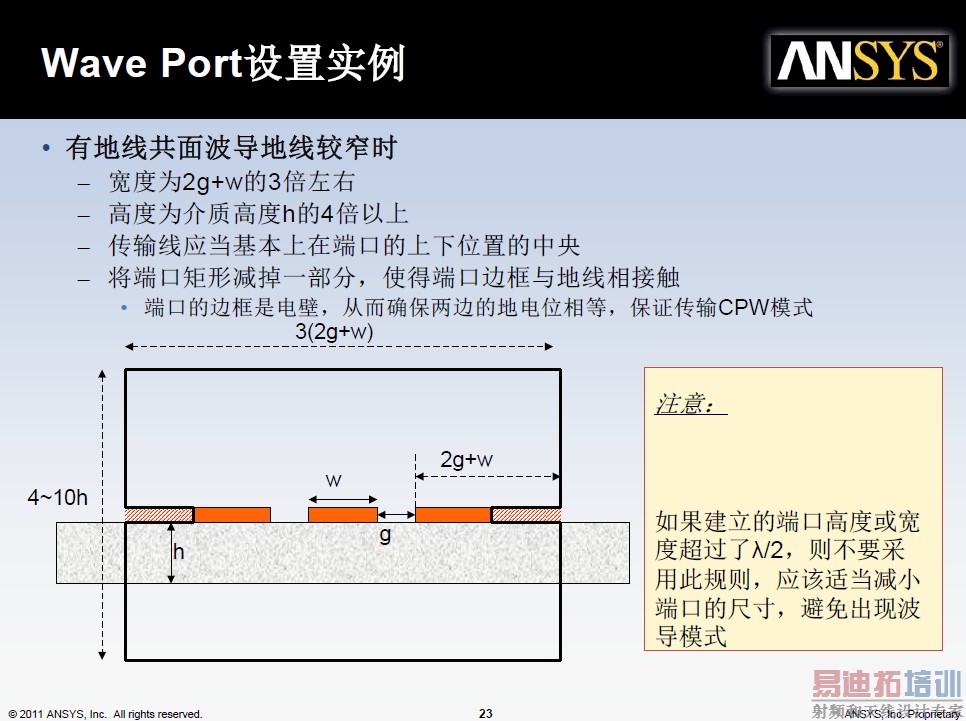

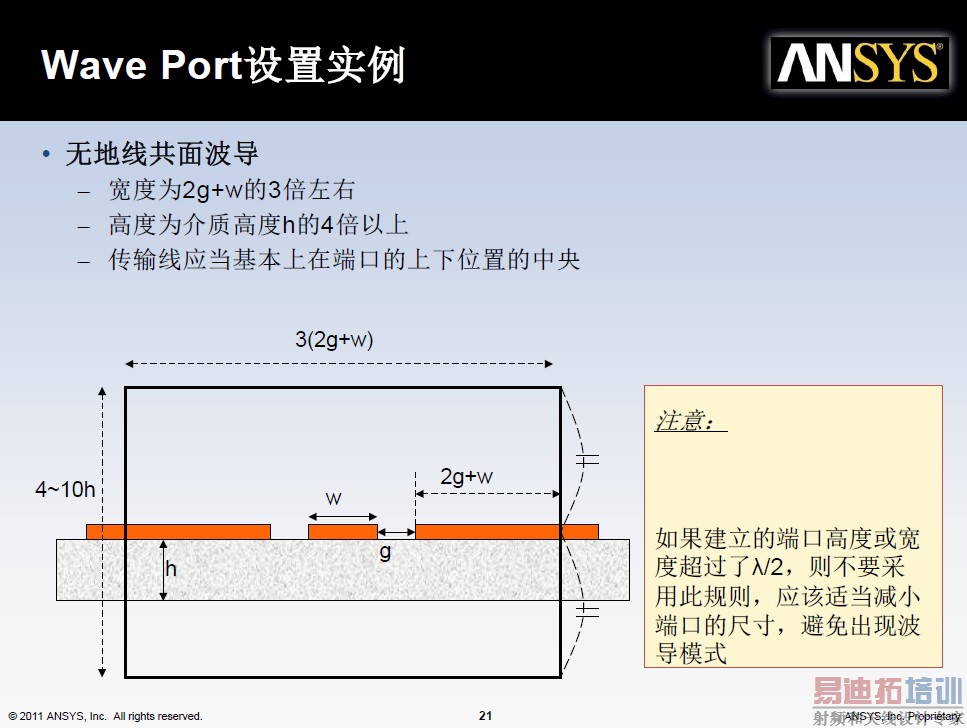

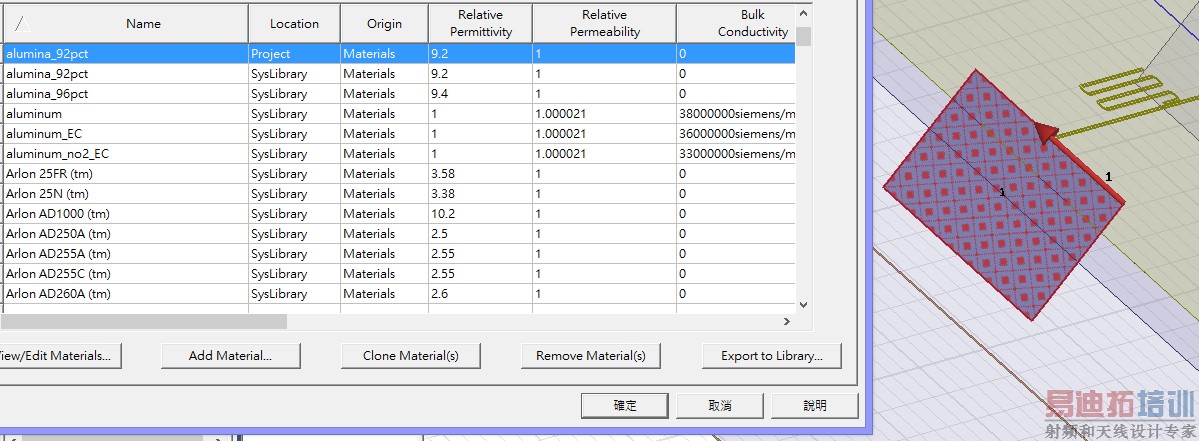

Aluminum才是铝吧？你的端口设置也没有把传输线截面至于端口的上、下均分处。
