HFSS求解设置项Delta S对性能的影响
录入:edatop.com 点击:
以HFSS自带的一分八功分器为例(corporate_feed.hfss)。该功分器是由多个威尔金森功分器级联而成。理想情况下八路的输出应该等幅同相。
下面分别看一下不同Delta S对应的仿真结果。
Delta S=0.28

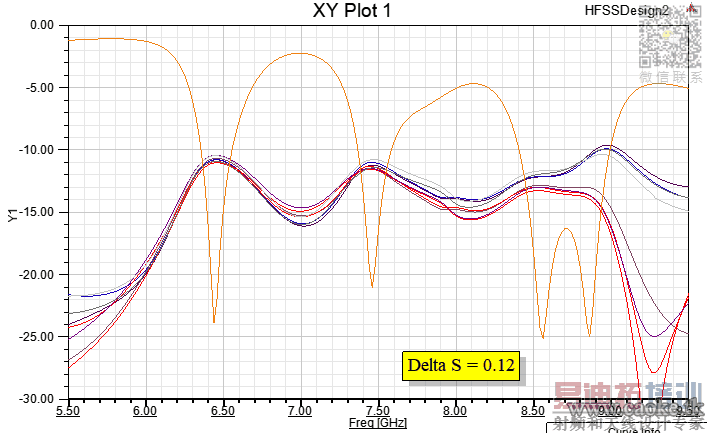

Delta S=0.12

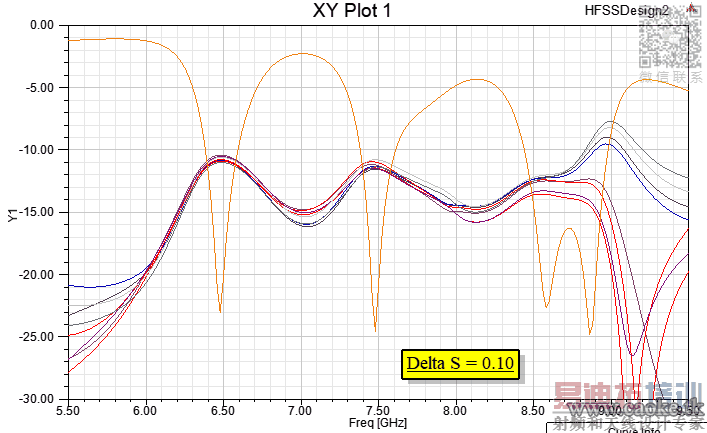

Delta S=0.10
Delta S=0.04

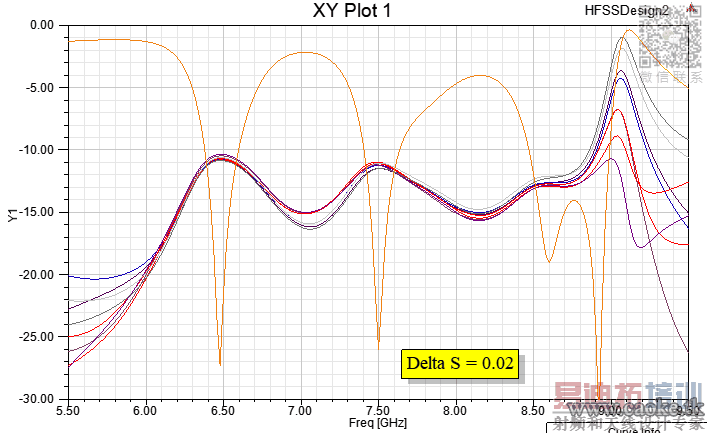

Delta S=0.02
我们着重观察6.5GHz和7.5GHz附近的频率响应。理想情况下八路的输出应该是等幅的。当Delta S=0.28时,八路输出的幅度相差非常大。而随着Delta S继续减小,八路输出的幅度越来越接近。再就是9GHz附近的谐振。当Delta S较大时,9GHz附近的谐振几乎观察不到。随着Delta S减小,谐振越来越明显。
由此可以得出这样的结论。如果仅需要查看大致的性能趋势,可以使用较大的Delta S,这样可以有效地减少仿真时间。如果需要精确的仿真结果,则需要较小的Delta S。在这个例子中,Delta S取0.02和0.04的差别不大,但是与0.1的差别较大。因此可以将Maximum Delta S设为0.06~0.08左右来平衡速度和性能。
