HFSS模型导出到AutoCAD操作

录入:edatop.com    点击:

当用HFSS设计好模型以后,就该加工实物了。然而很多情况下加工工厂并不接受HFSS的仿真文件,这就需要我们自己将模型转换成其它的格式,如AutoCAD的dwg格式等。有时对于一些形状特殊的模型,往往用AutoCAD等专业软件进行建模更简单。这事就牵扯到如何将模型导入到HFSS中。本文就来讲一下HFSS和AutoCAD的相互导入/导出。

HFSS导出到AutoCAD需要将模型导出为dxf格式的文件。由于dxf只包含平面信息,因此在导出时,HFSS只导出当前坐标系xOy平面的图形。当前坐标系可以是全局坐标系,也可以是局部坐标系。

此处还是以HFSS自带的一分八功分器corporate_feed.hfss为例进行讲解。

首先来观察这个模型。由于导出时是导出xOy平面的图形,因此我们主要观察图形在z轴的位置。在这个模型中,地位于z=0的位置,而电路图形位于z=1.59mm的位置。因此导出过程需要两步。

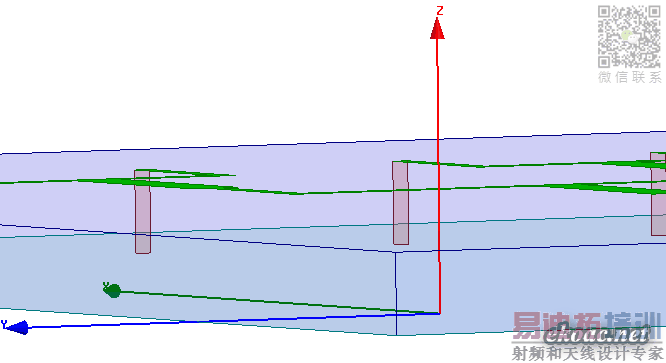

模型侧视图

1、导出地

在Modeler菜单中点击Export…,弹出导出对话框。

导出命令的位置

文件格式选择dxf,输入文件名,点右侧的保存按钮即可。

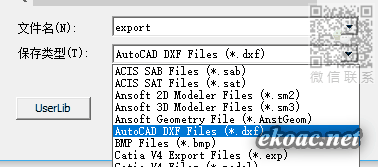

选择dxf格式

用AutoCAD打开导出的文件,删去图中多余的9条小短线(它们是端口留下的)。

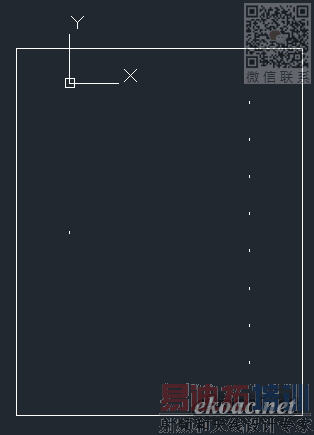

删除多余线段

2、导出电路图形

首先新建一个局部坐标系,同样位于Modeler菜单中Coordinate System子菜单中的Create子菜单中的Relative CS(相对坐标系)中的Offset(偏移坐标系,因为此处不需要旋转角度)。

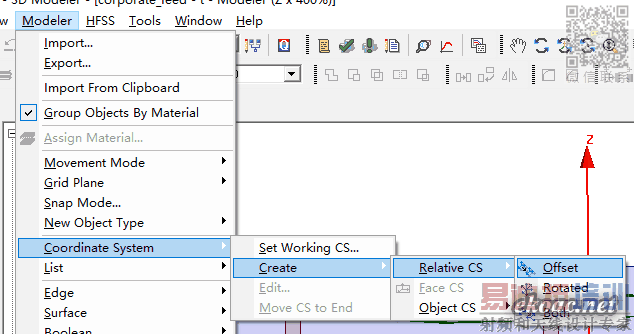

建立相对坐标系

在右下角输入局部坐标系的原点坐标:(0, 0, 1.59)

设置坐标系原点的位置

确定后可以看到坐标系移动到了模型上表面:

坐标系的位置

然后按照同样的步骤导出,并用AutoCAD打开:

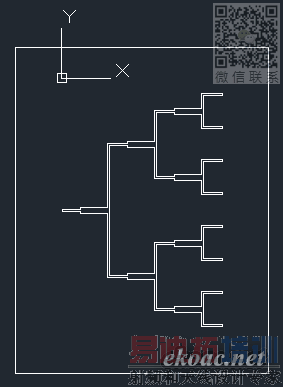

导出后的电路图形

随后可以按照加工厂上的要求进行组合、图案填充、标注等操作了。
