HFSS中的建模操作
录入：edatop.com 点击：

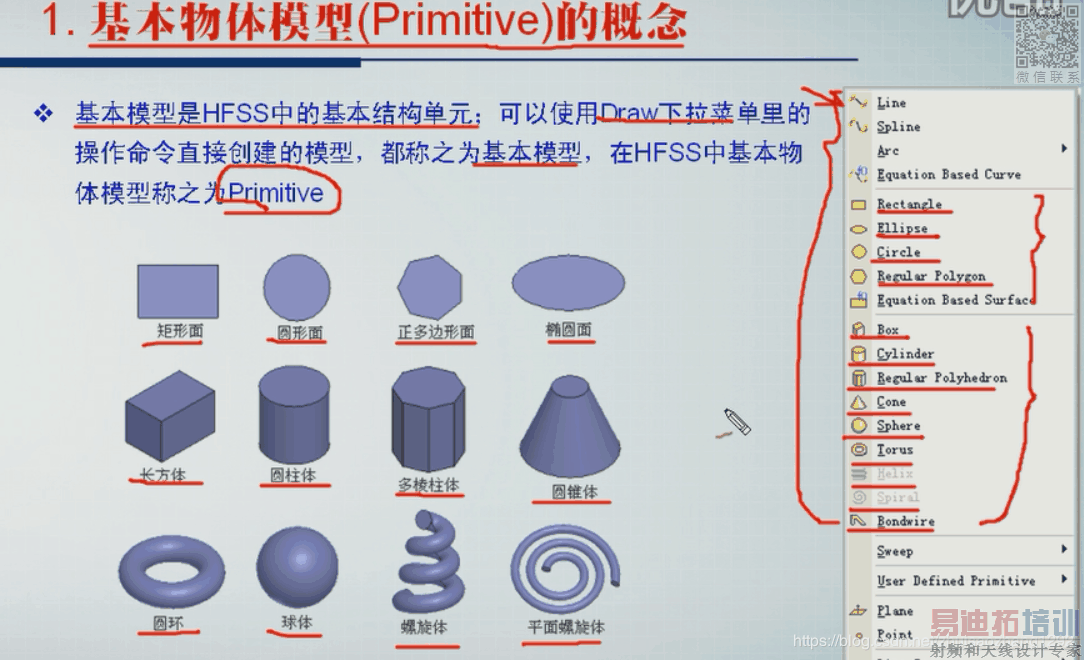

1.基本物体模型的概念

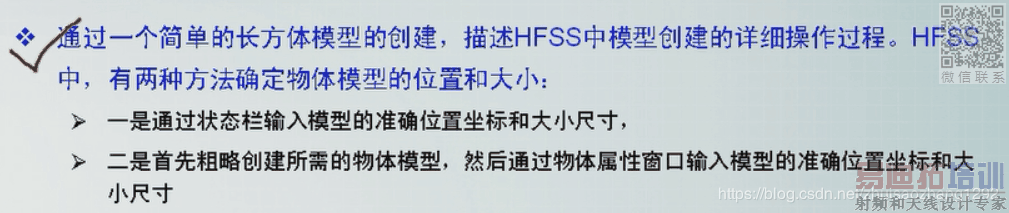

2.创建基本物体模型的步骤
?第一种是输入顶点坐标+dx dy dz

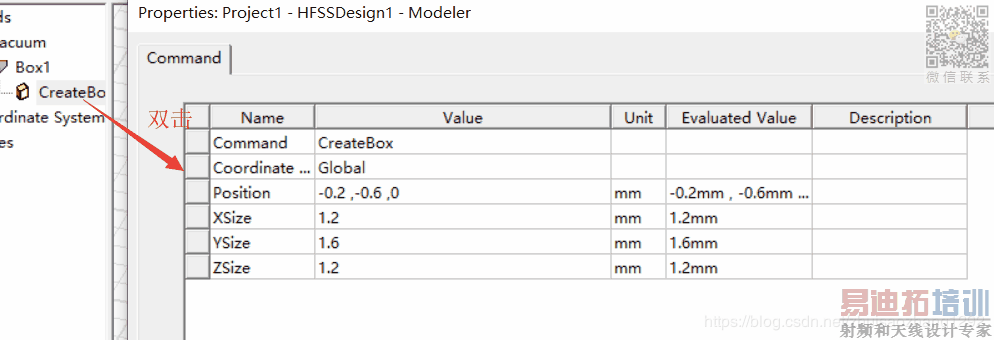

?第二种是粗略创建，并通过属性对话框修改具体参数
? ? ??

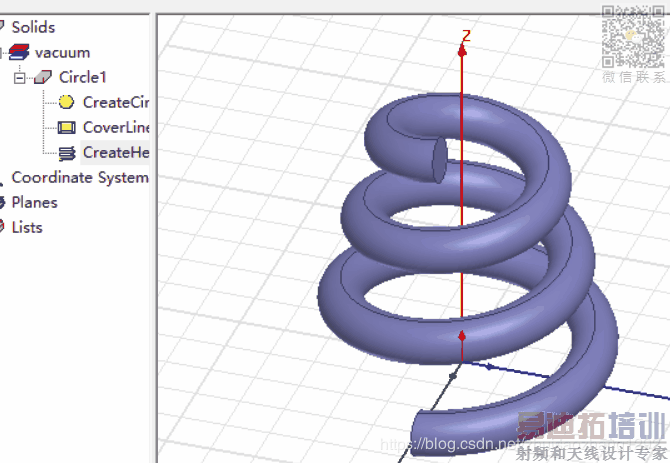

创建螺旋结构模型

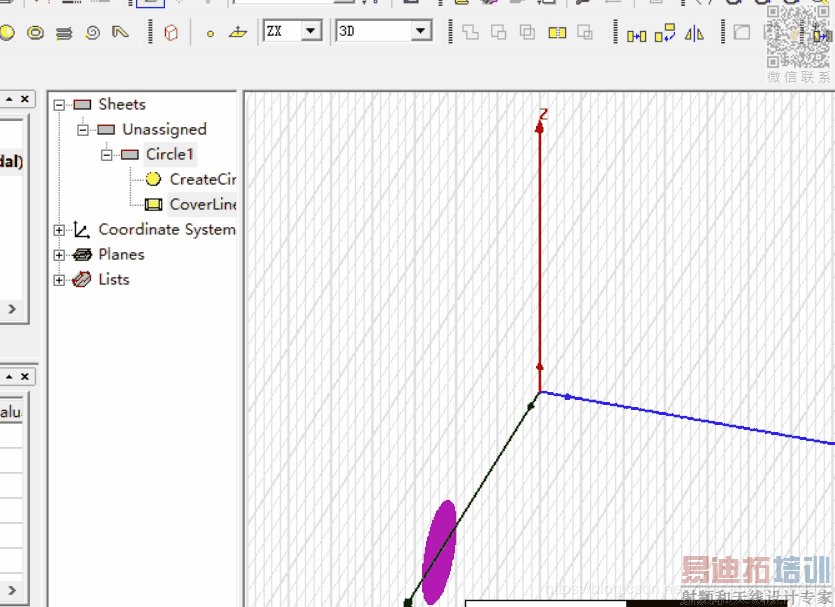

? 先创建一个平面，螺旋结构的按钮 才会高亮显示

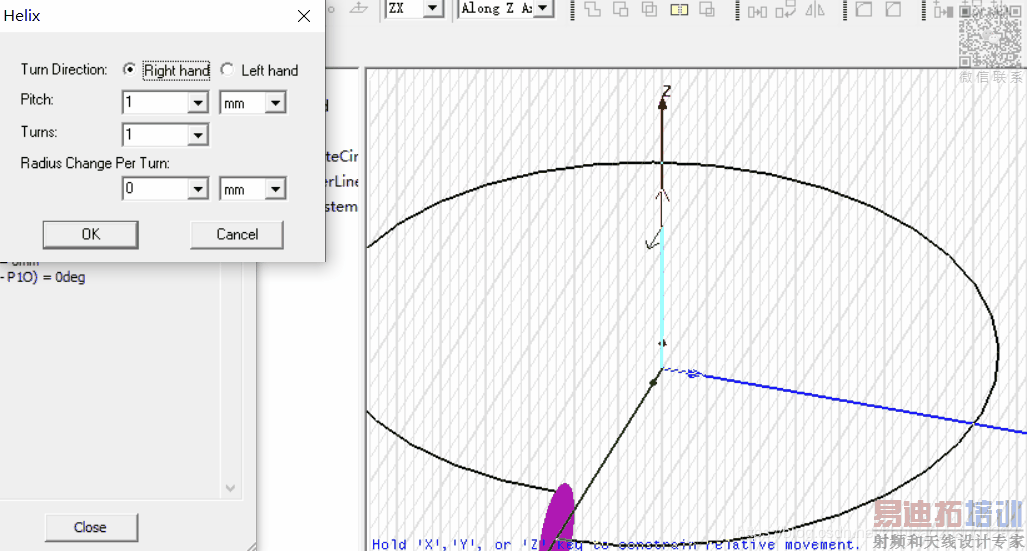

选中平面，点击螺旋结构按钮，选中原点坐标，按住‘z’键 鼠标网上移动一段距离 并单击左键结束，会显示螺旋结构属性对话框
turn direction：表示螺旋上升方向
pitch： 没圈上升的高度
turns：总共攀升的圈数
radius change...：正数表示每圈的圈半径增大多少 负数表示减少多少
?
通过扫描命令建立物体
?
