HFSS常见问题解答（第十五季）

1. HFSS-Transient时域求解中，能否查表面电流的瞬态变化？如何操作？

HFSS-Transient中采用时域求解完成后，可通过场计算器实现该功能，具体步骤如下：

• 首先需要将待求解的面选中后，建立一个Face list，然后打开场计算器，进行以下操作：

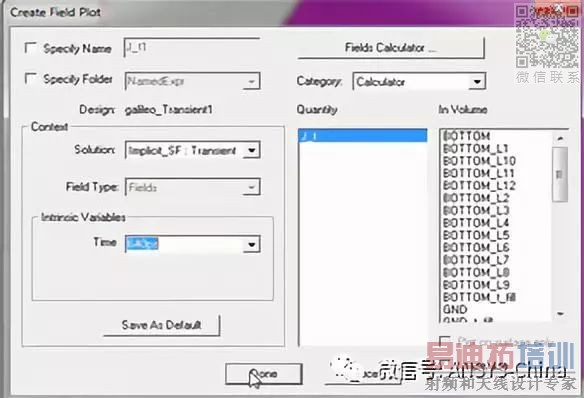

• 后处理中，选择facelist，三维视图中点击右键Plot Fields->Named Expression，弹出的对话框内选择J_t，点击OK，即可弹出电流显示设置界面，如下图：

• 选择对应的Solution以及Time后，点击Done，可显示出对应该时刻的面电流分布。为了得到动态的时域电流显示动画，可在Field Overlays下的相应项目下，设置animate即可。

2. 我在用HFSS做频率扫描求解以后，为何只能得到求解频点的场图结果，而求解带宽内其他频点的场图结果却都不能显示？

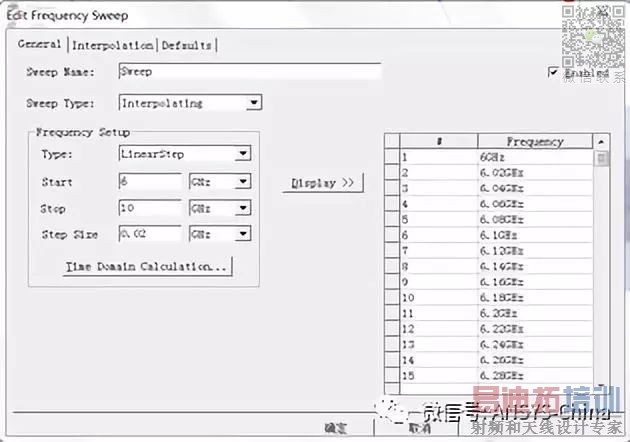

• 请检查你的扫频求解设置，如果使用插值扫频（Interpolating）算法进行宽带求解，那么就只能得到求解频点处的场图结果。

• 要得到求解带宽内其他频点的场图，需要将扫频类型定义为离散（Discrete）或者快速（Fast）扫频，并且勾选中3D Fields Save Option下方的Save Fields，这样所有的求解频点处的场图都能得到。

3. HFSS Transient 求解器如何查看频域结果？

HFSS Transient 求解器通过一个时域脉冲计算结构的时域响应，但是有时候往往需要查看空间某点的频域电场强度，这个时候可以通过一个简单的傅立叶变换操作得到频域结果。

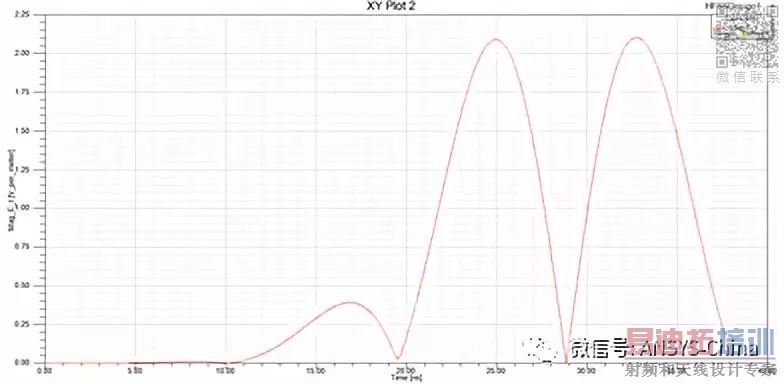

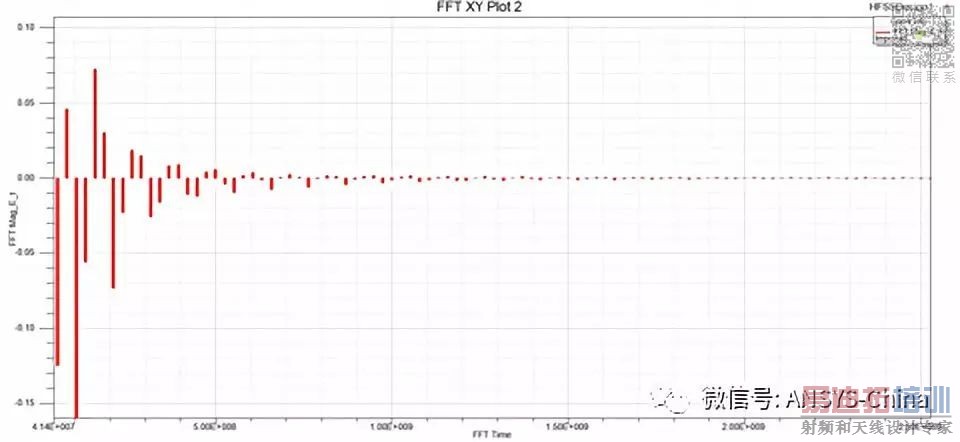

图1是某开缝腔体内的一个激励源时域波形，图2是腔体内某点（x,y,z）处的时域响应曲线，选择该曲线，然后点击HFSSàResultsàPerform FFT on report，即可得到该点电场强度在频域的分布，如图3所示。

（图1）

（图2）

（图3）

4. HFSS的临时文件夹有何作用？设置上需要注意什么？

在HFSS进行求解计算的过程中，会产生大量的临时数据文件，这些文件将会储存在Ansys HFSS临时文件夹中，其大小根据求解模型的不同会有几百MB到几百GB，因此应将其路径设置在可用空间较大的硬盘分区上。在计算结束和正常退出时，HFSS会自动将不需要的临时文件清除，但若遇到程序非正常终止时，可能会造成部分临时文件不能被自动清除的情况，建议用户可定期清空HFSS临时文件夹。

5. 在求解时，HFSS报“Out of memory 内存不足”错误，然后停止求解，如何处理？

首先建议简化模型，或升级硬件内存，如果这两项均无法实现，在Windows系统下，可以清理虚拟内存所在的分区（一般是C：），或是在我的电脑->属性->高级->性能->虚拟内存设置中，将其它有足够可用空间的硬盘分区也分配给系统作为虚拟内存。值得注意的是，对于32位操作系统而言，能够调用的内存上限为4GB（包括物理内存和虚拟内存），而64位操作系统所能够调用的内存上限则不受限制（4GB）。因而在处理规模较大的问题时，若求解所需的内存大小超过4GB，建议在64位计算机上进行求解计算。
