HFSS学习笔记—9.Optimetrics设计实例

录入:edatop.com    点击:
  • 首先定义两个设计变量width(1mm)和height(0.5mm),分别用于表示微带线的宽度和介质层的厚度。
  • 模型底层材质为FR4_epoxy,微带走线材质为copper,最外层材质为vacuum
  • 微带线起始点坐标需要使用变量表示,坐标设置为(-8mm,-width/2,height)。
  • 分析微带线的特征阻抗随着微带线宽度width和介质层厚度height的变化关系。
  • 优化设计的目标是:当工作频率为1GHz时,在保持介质层厚度height=0.5mm不变的情况下,改变微带线宽度width,使微带线的特征阻抗达到50Ω

    CST微波工作室

2.定义变量

CST微波工作室

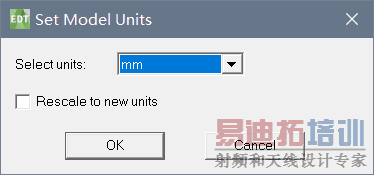

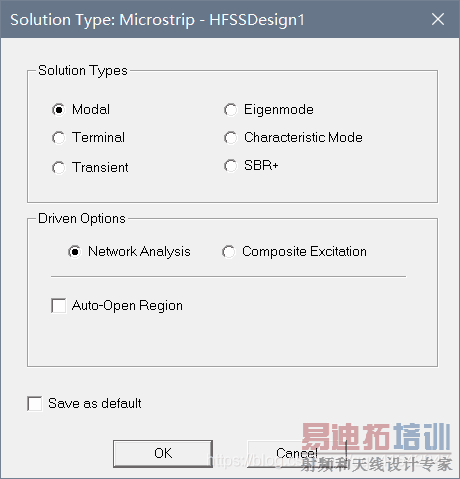

3.工作环境设置

CST微波工作室

CST微波工作室

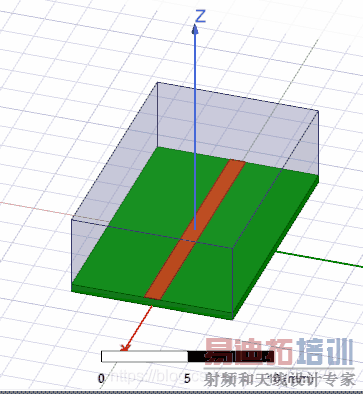

4.创建模型

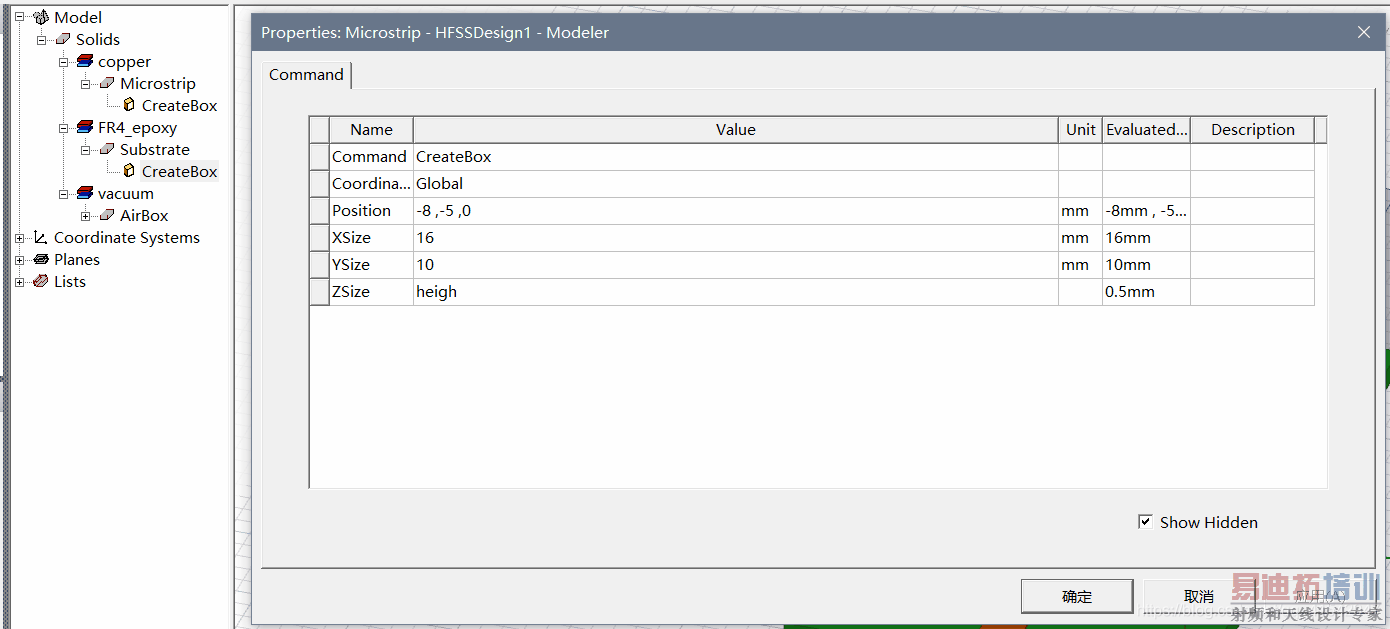

介质层:

CST微波工作室


微带走线层:

CST微波工作室

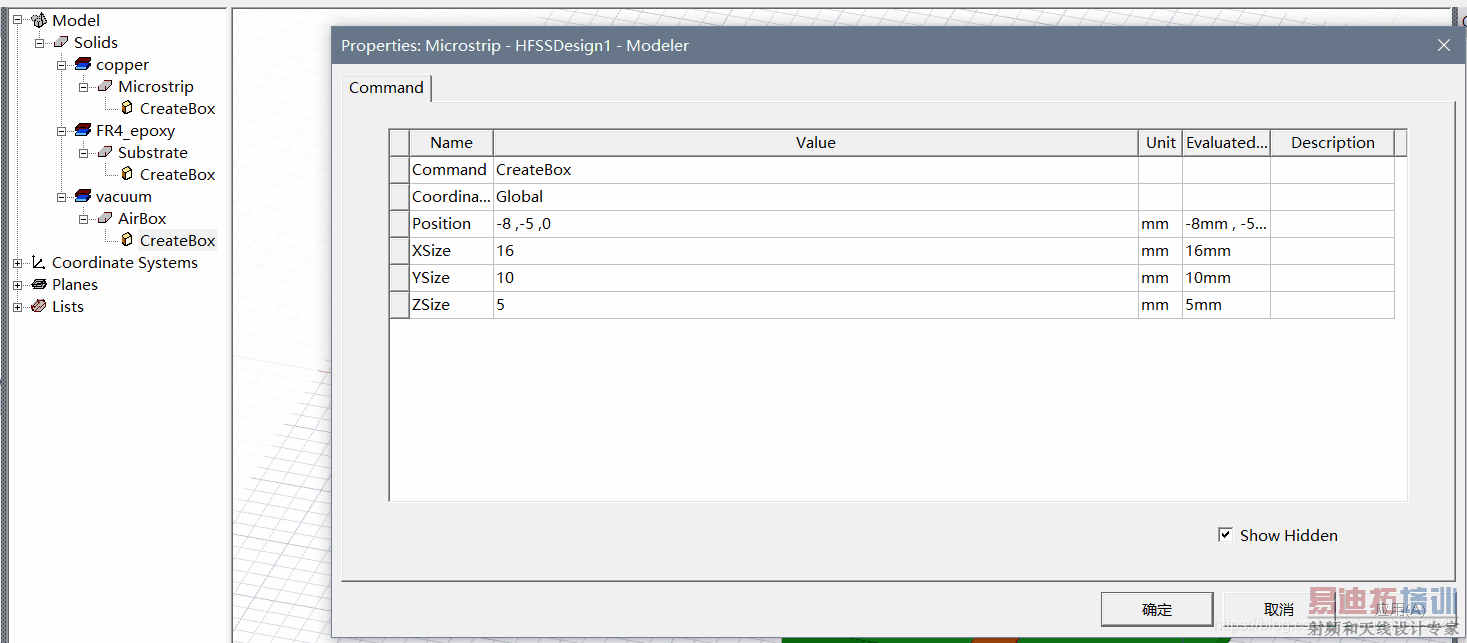

空气层:

CST微波工作室

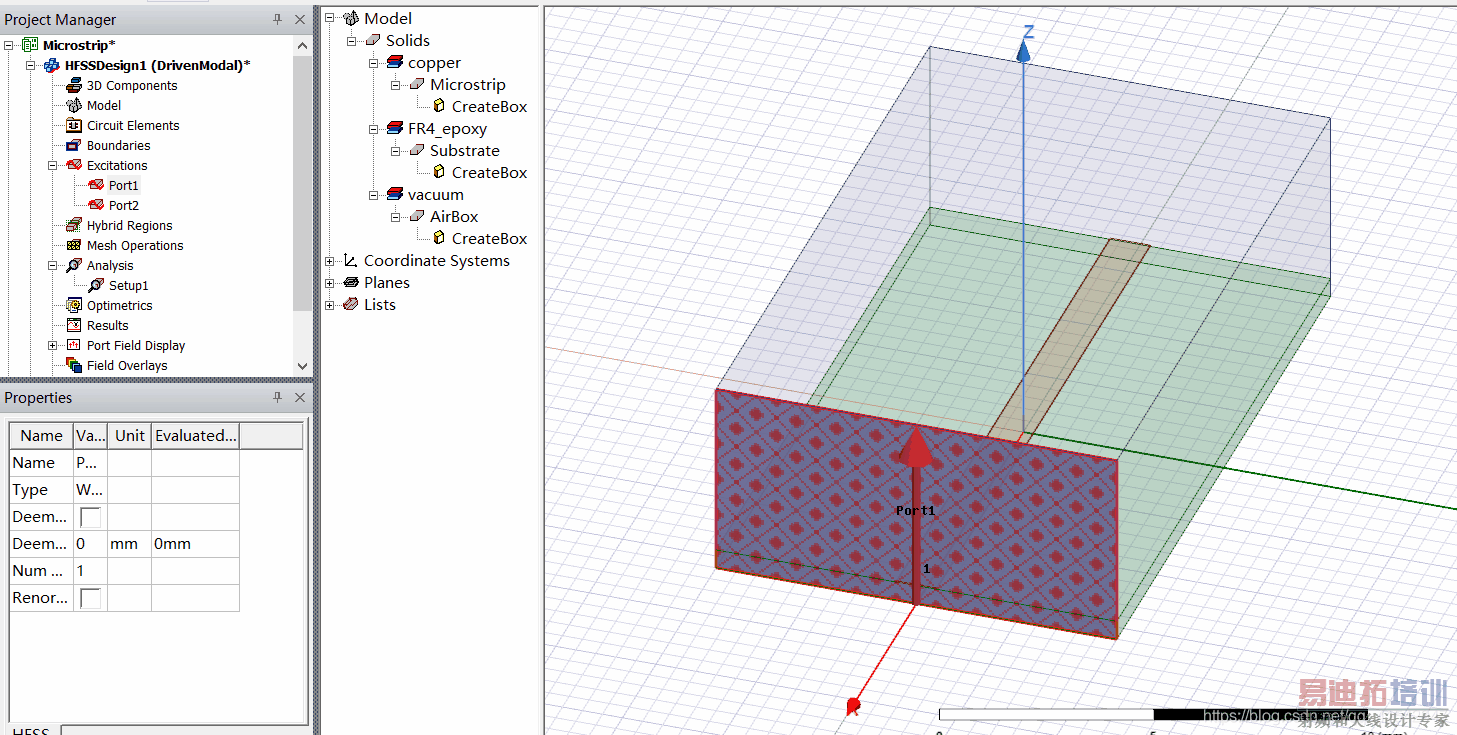

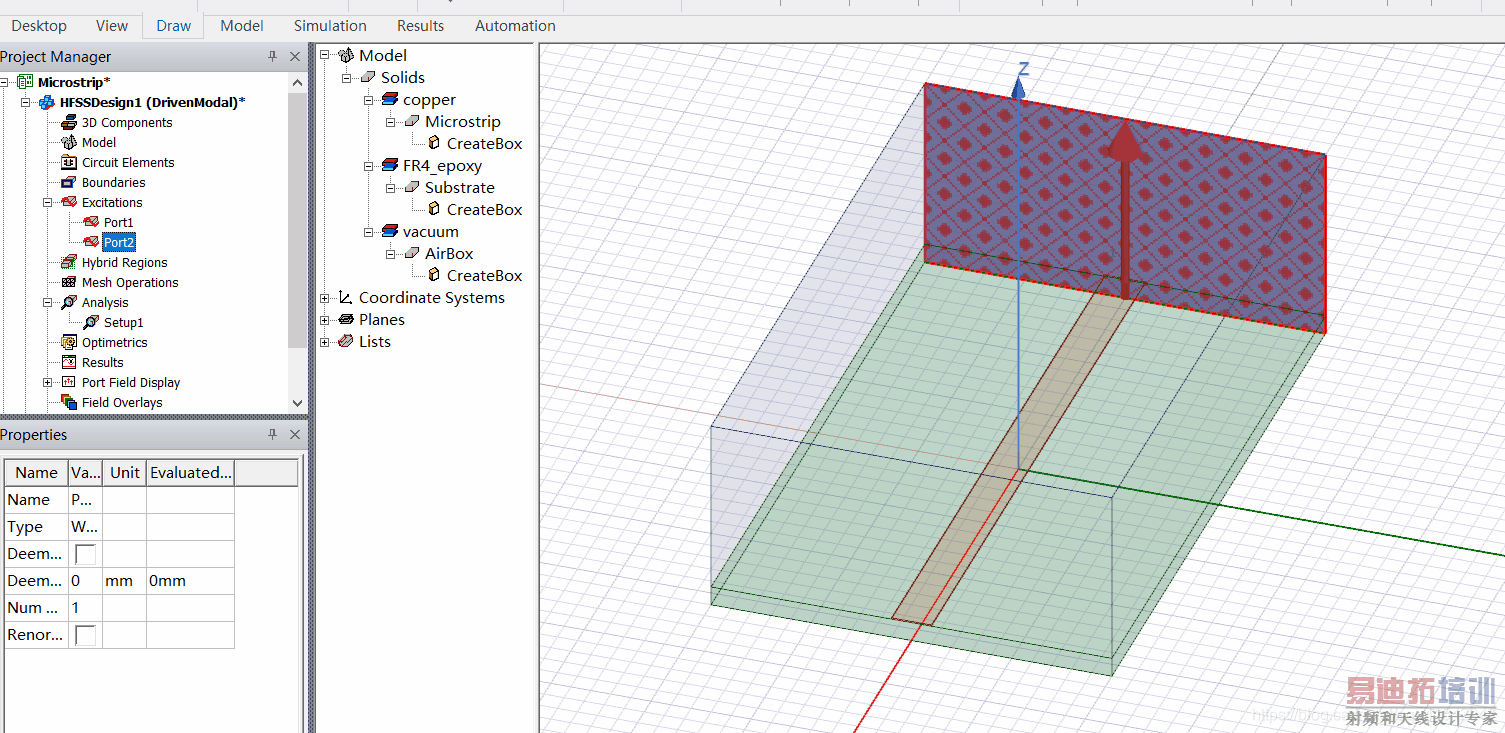

5.设置波导端口

CST微波工作室

CST微波工作室

6.参数扫描设置

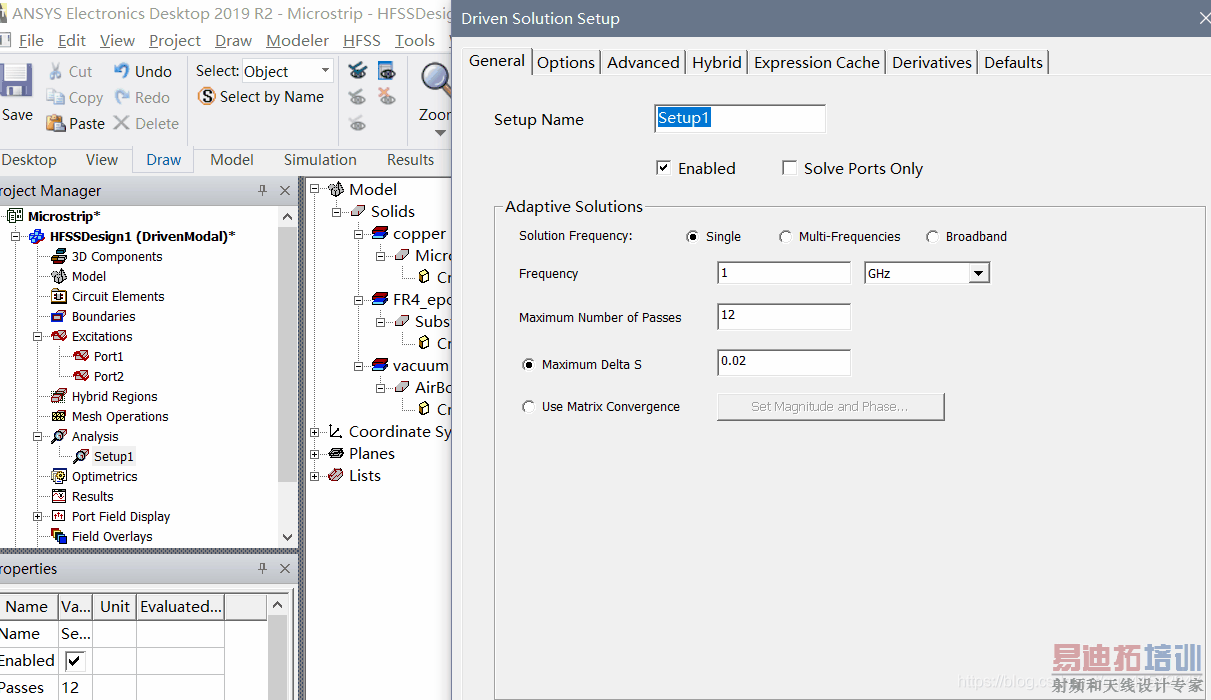

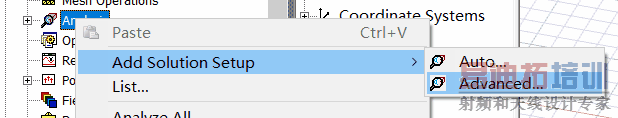

1.分析求解设置

CST微波工作室

CST微波工作室

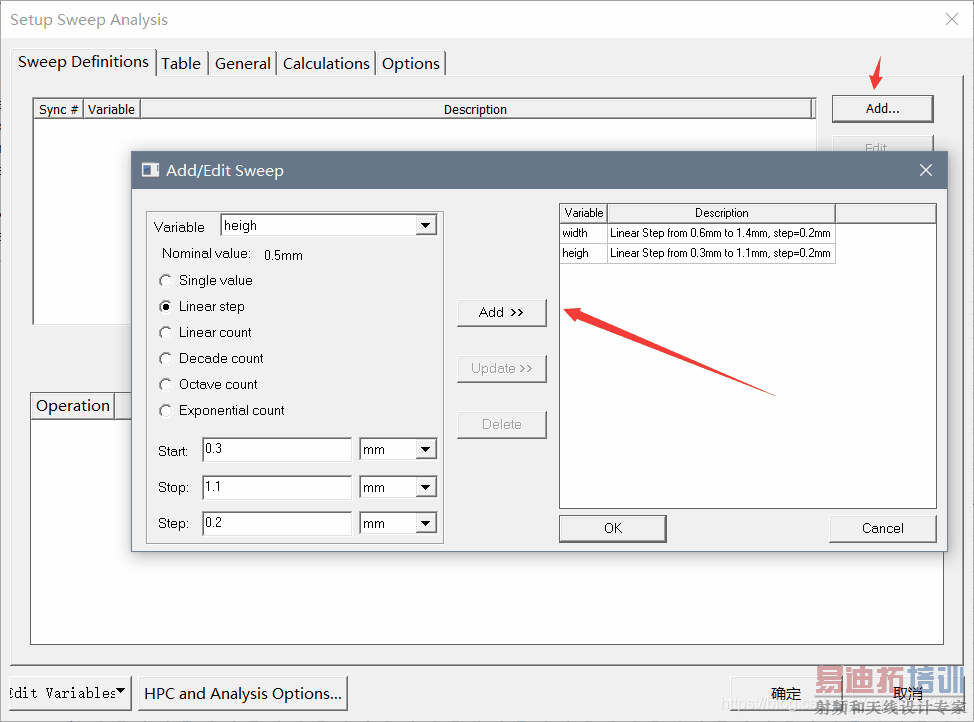

2.设置参数扫描

CST微波工作室

CST微波工作室

3.仿真分析

1.运行仿真

CST微波工作室

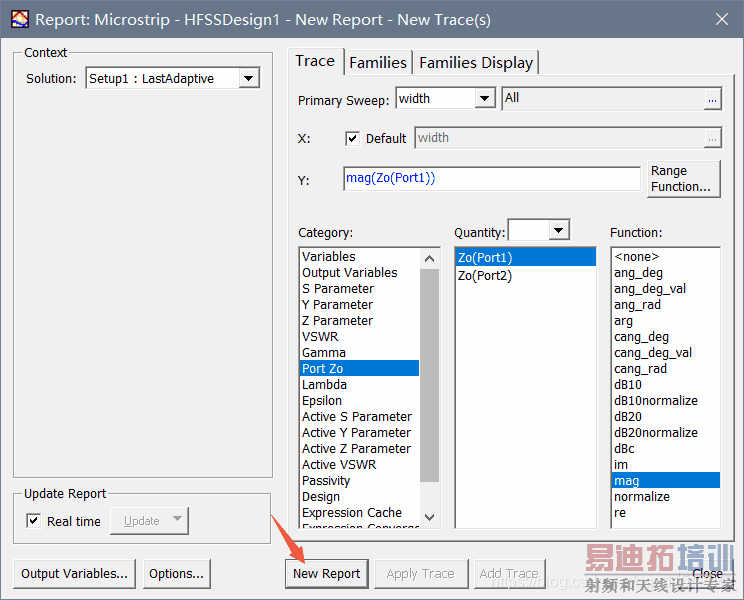

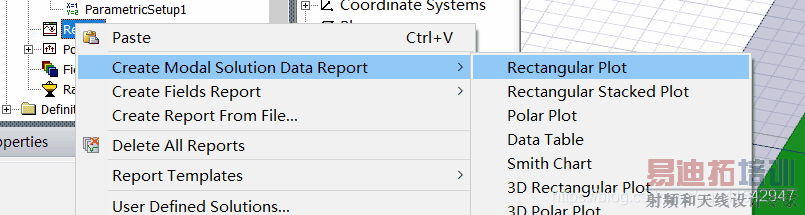

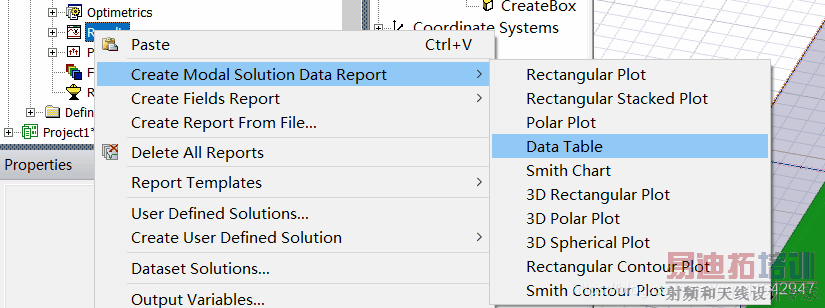

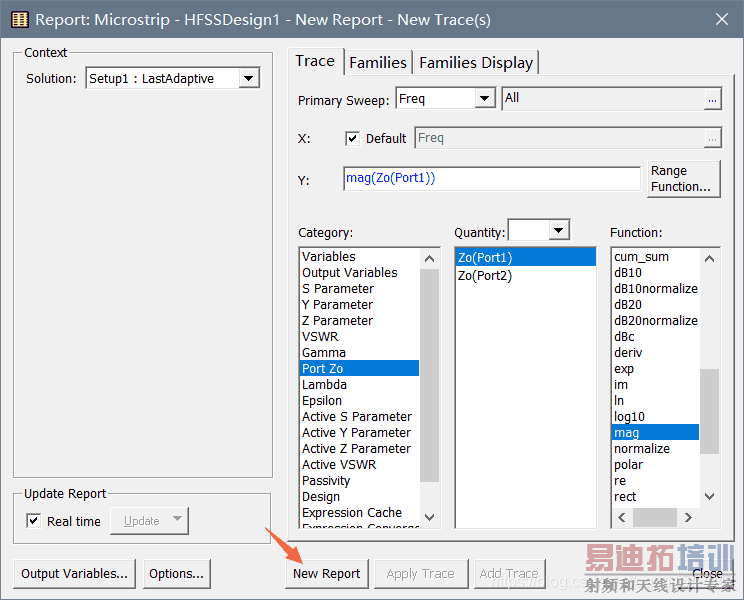

2.查看结果

CST微波工作室

CST微波工作室

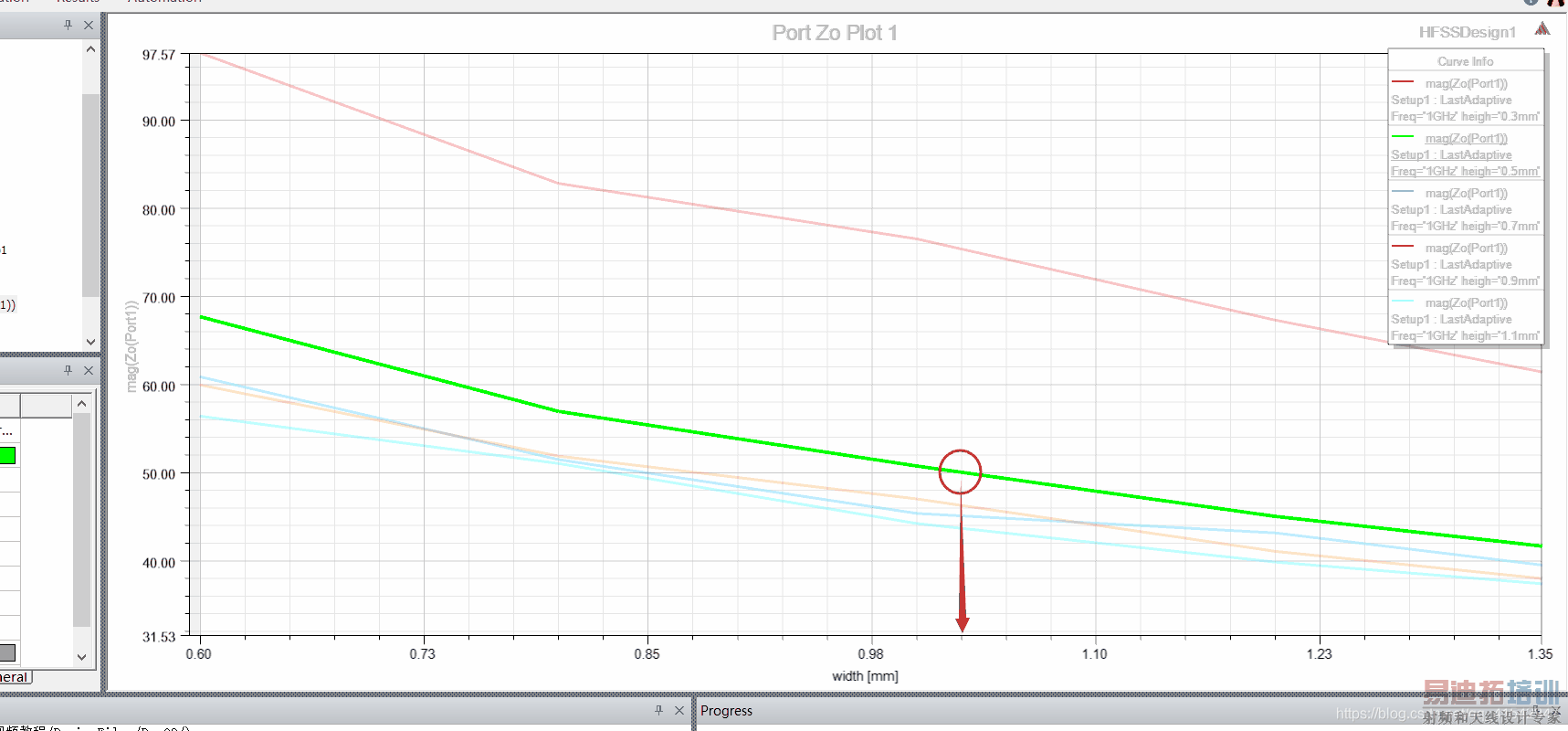

当heigh=0.5时,大概在0.98附件,1端口阻抗约为50Ω:

CST微波工作室

7.优化设计

CST微波工作室

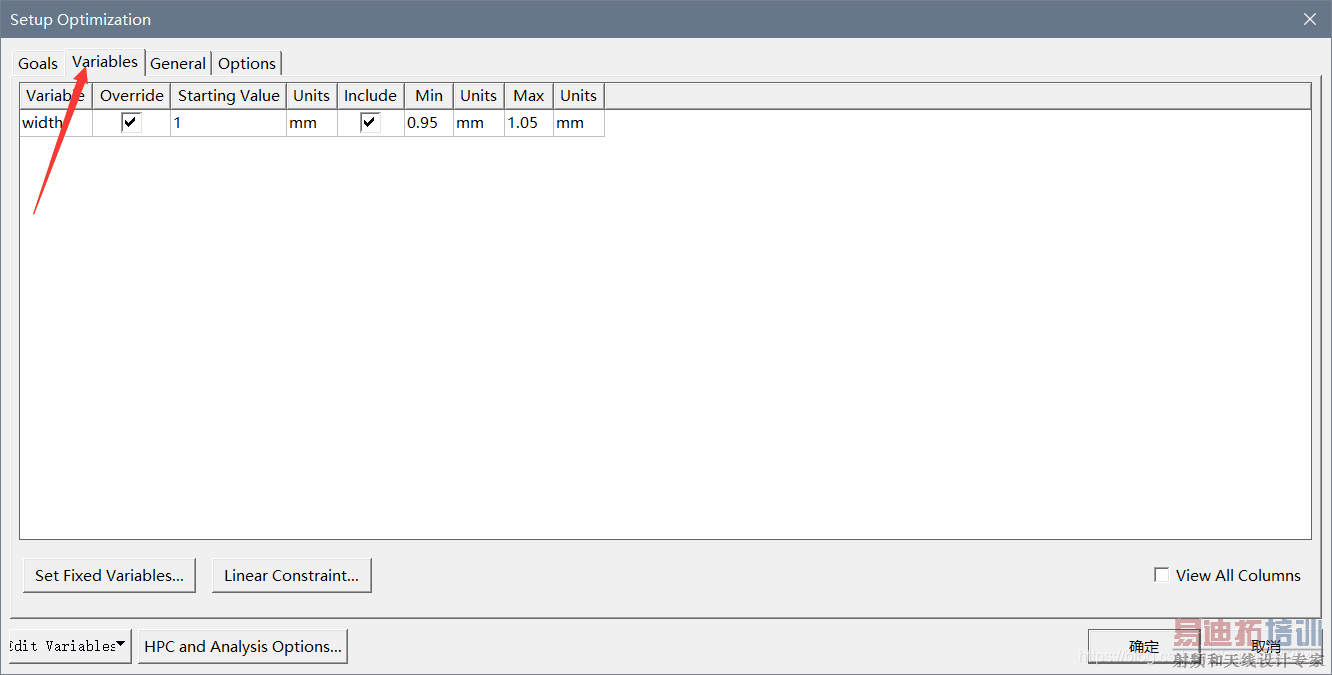

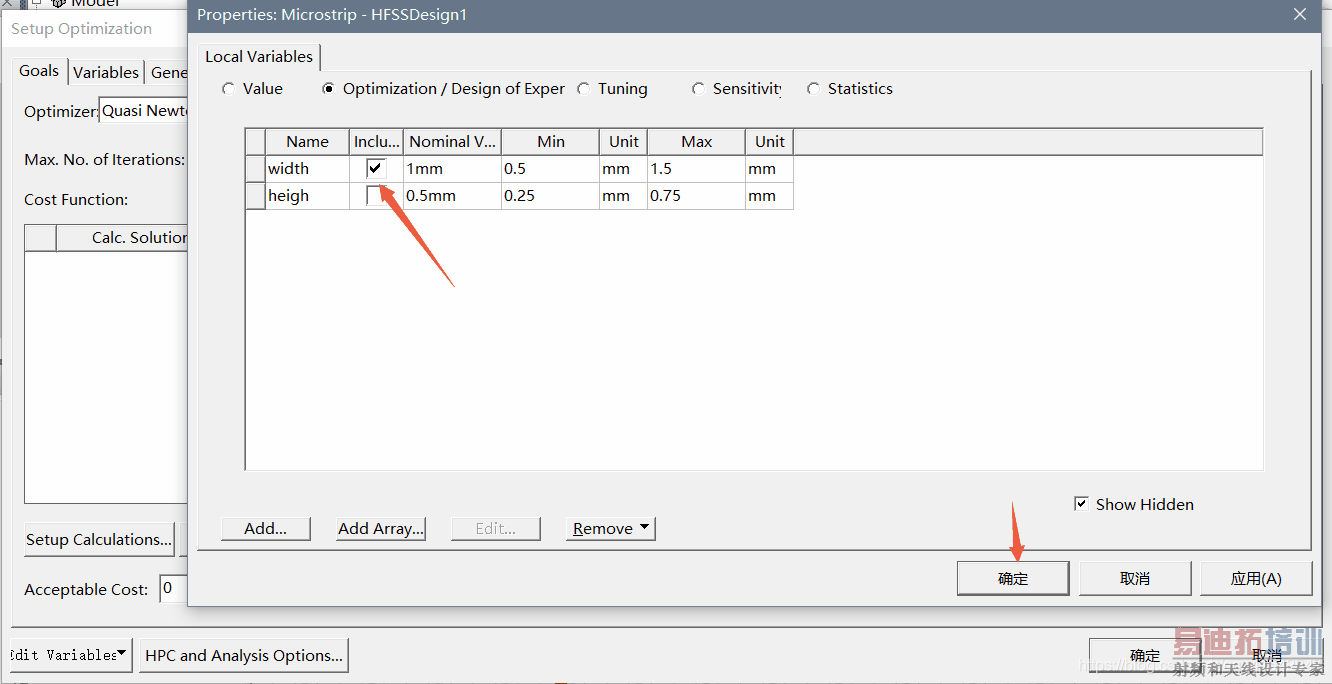

1.设置优化参量

CST微波工作室

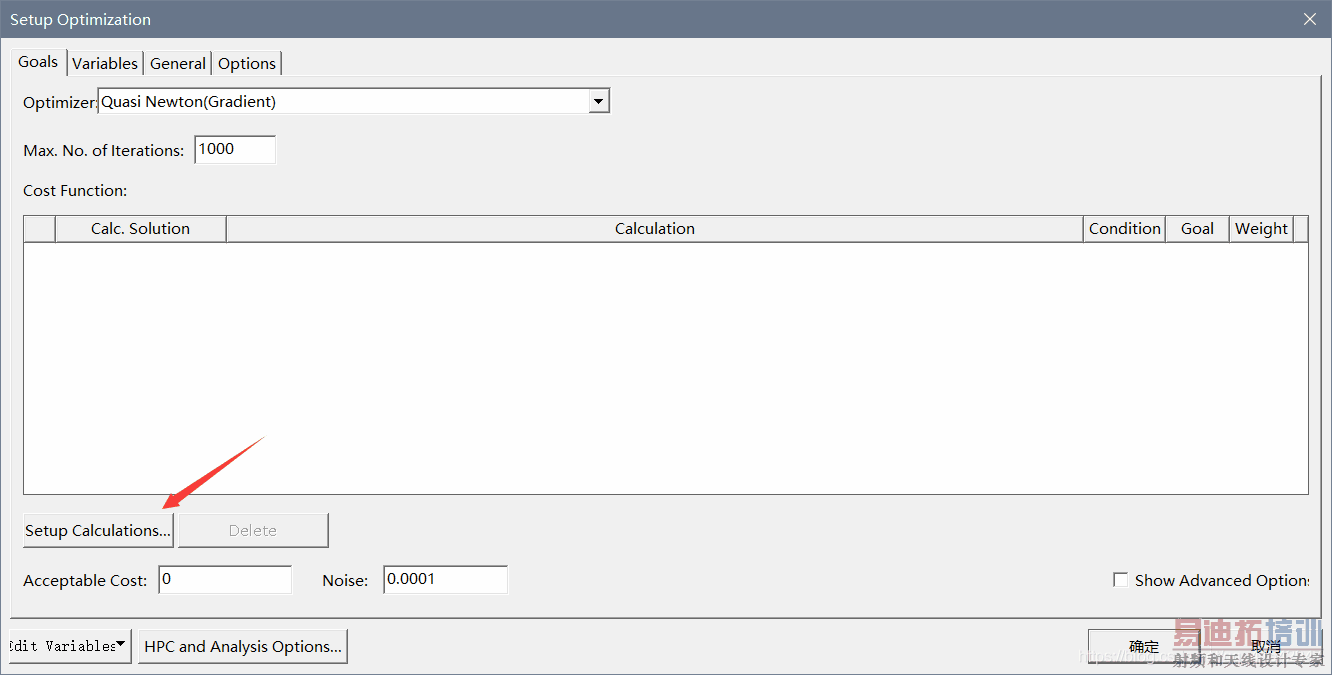

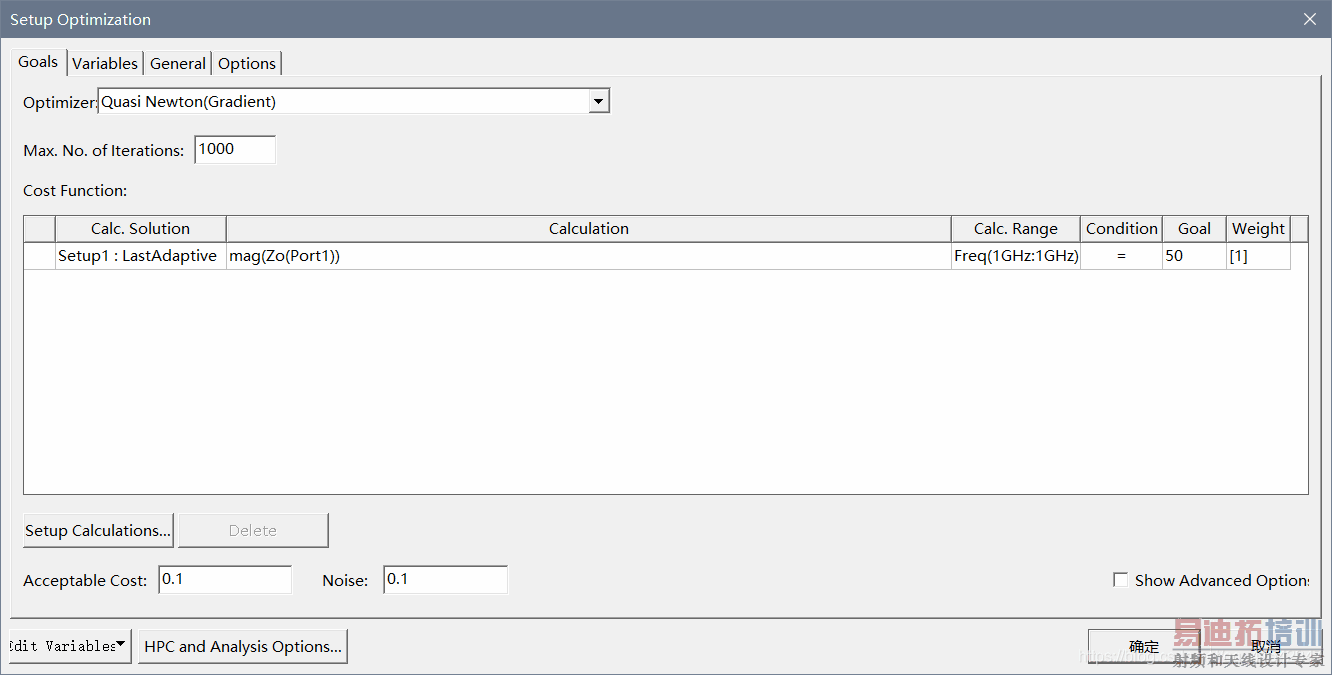

2.设置目标函数

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

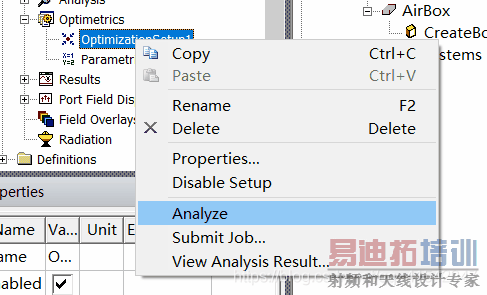

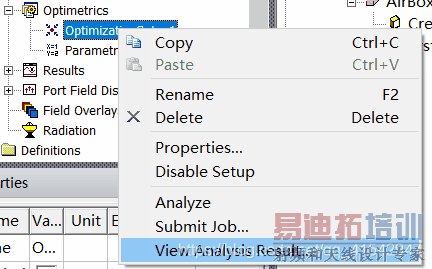

3.仿真分析

CST微波工作室

CST微波工作室

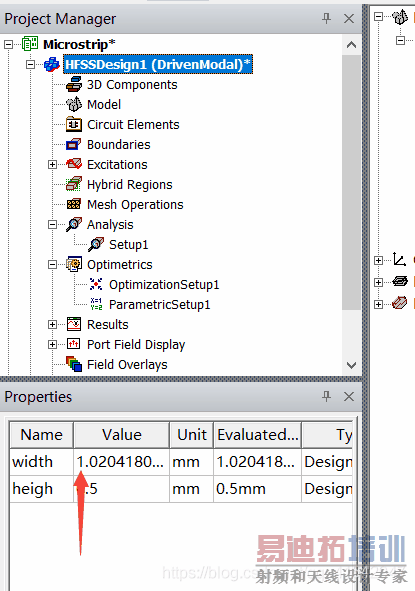

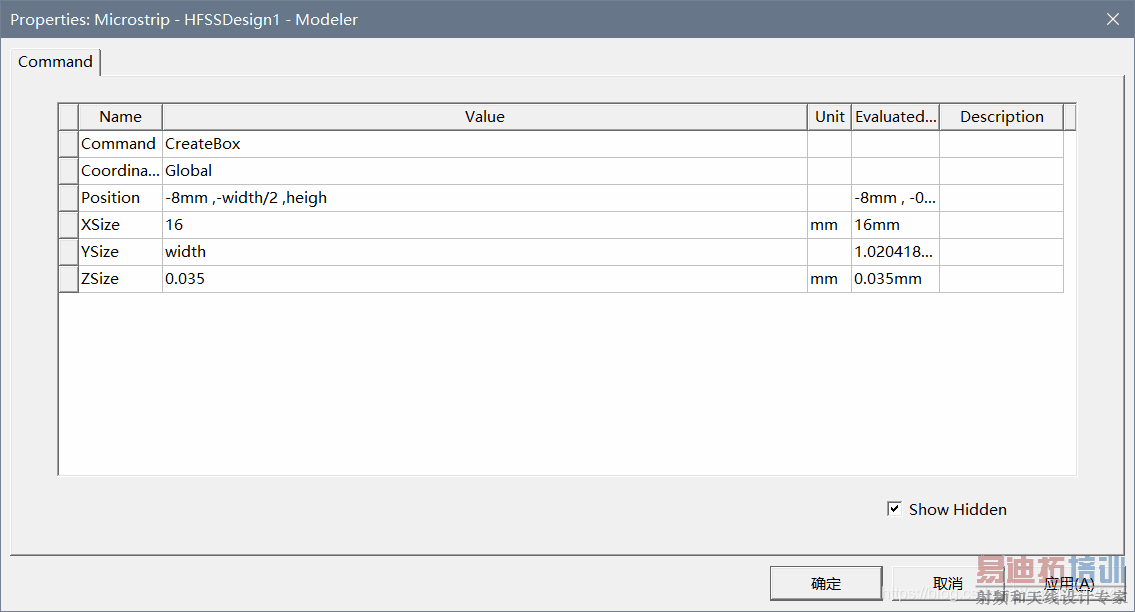

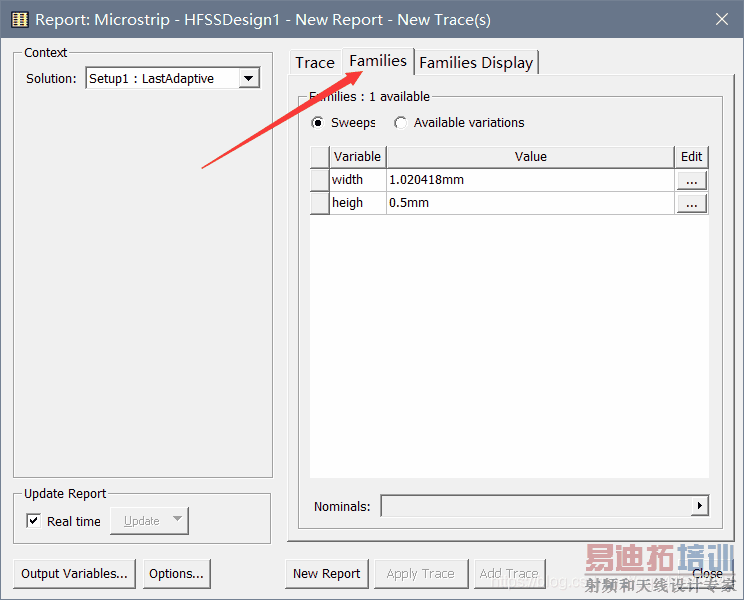

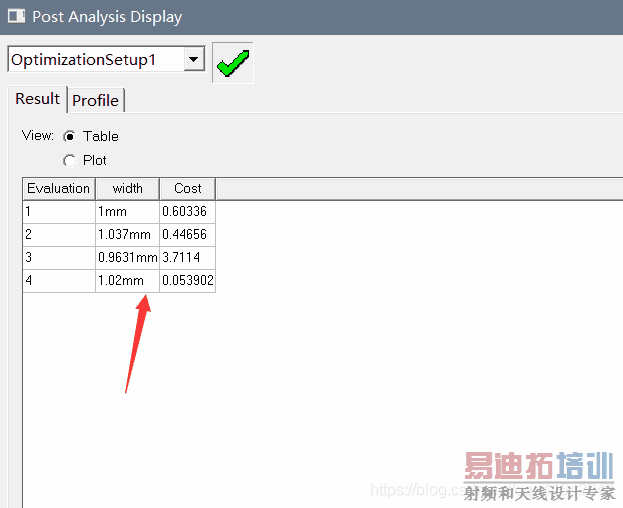

当width=1.02mm时满足条件:

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

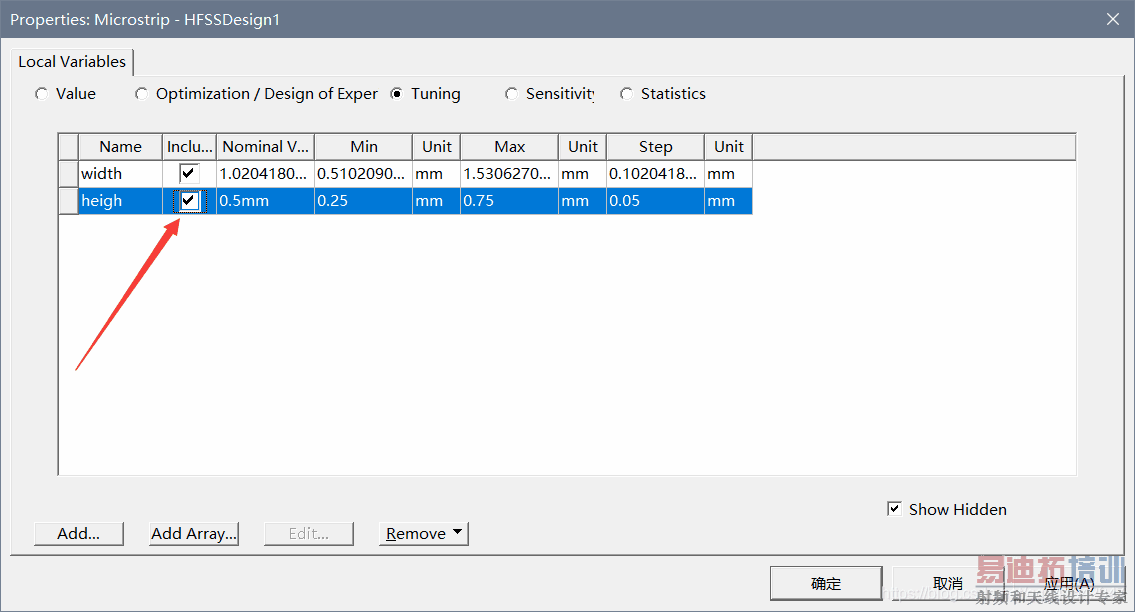

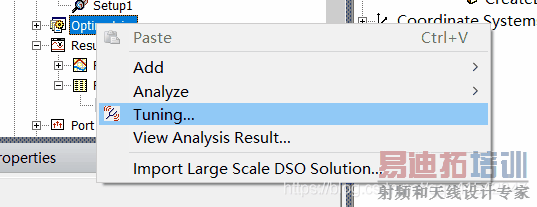

8.调谐分析

CST微波工作室

CST微波工作室


可以拖动来选择大小,点击Tune可以运行仿真分析,在Results中可以查看:

CST微波工作室

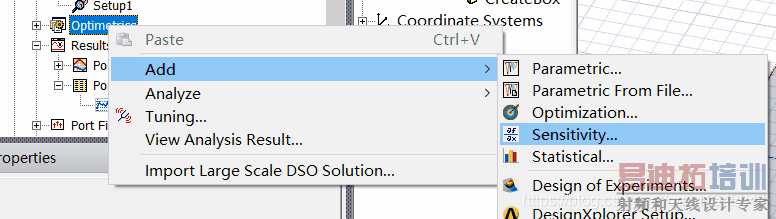

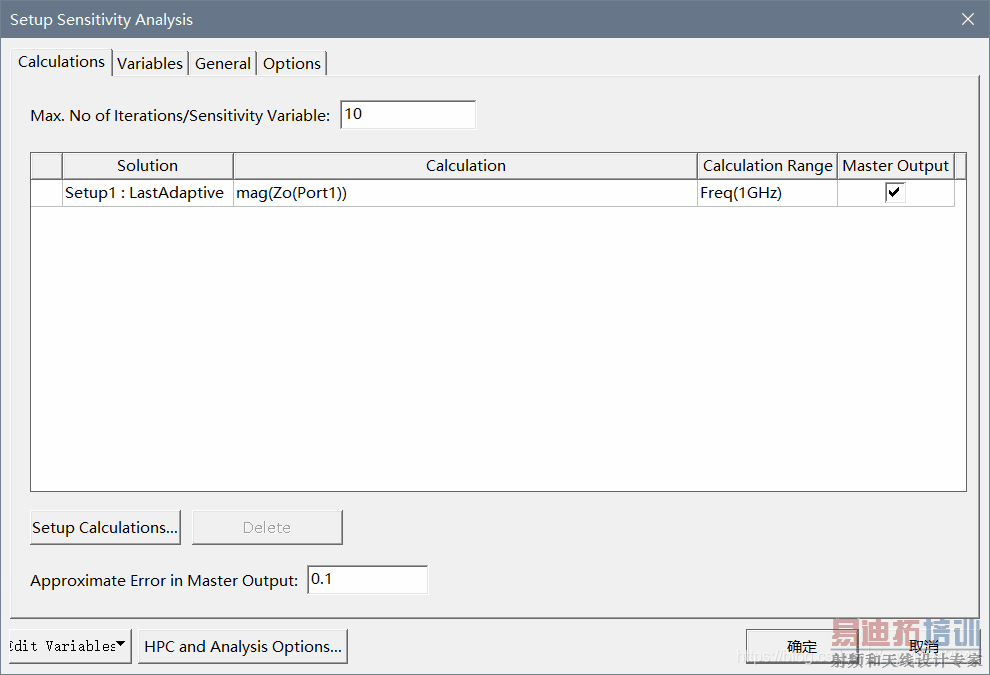

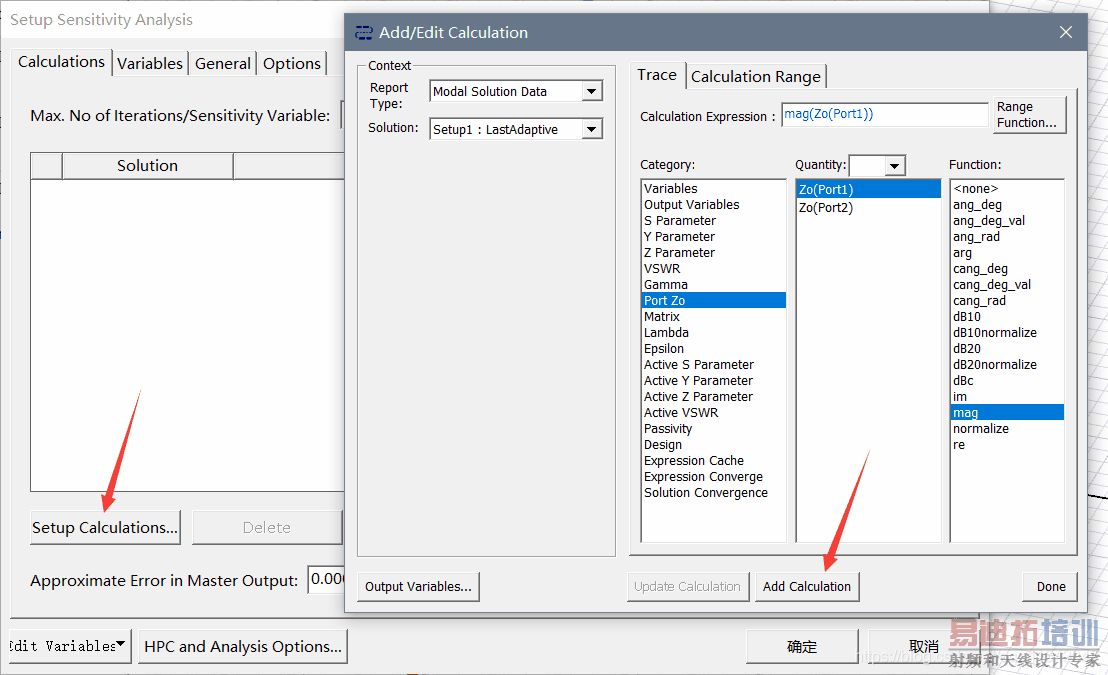

9.灵敏度分析

1.参数设置

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

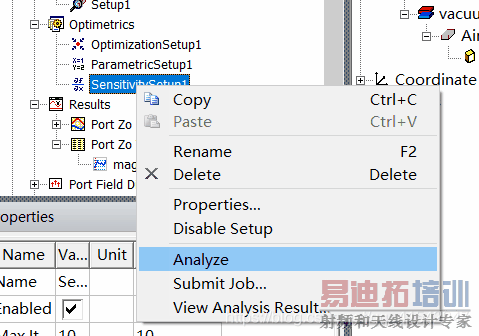

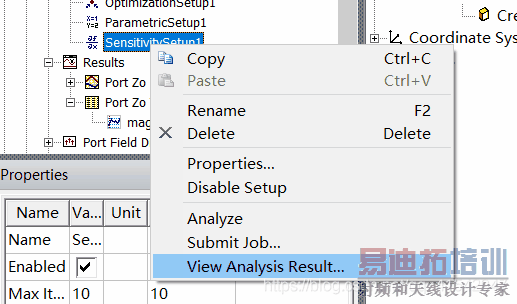

2.仿真分析

CST微波工作室

CST微波工作室

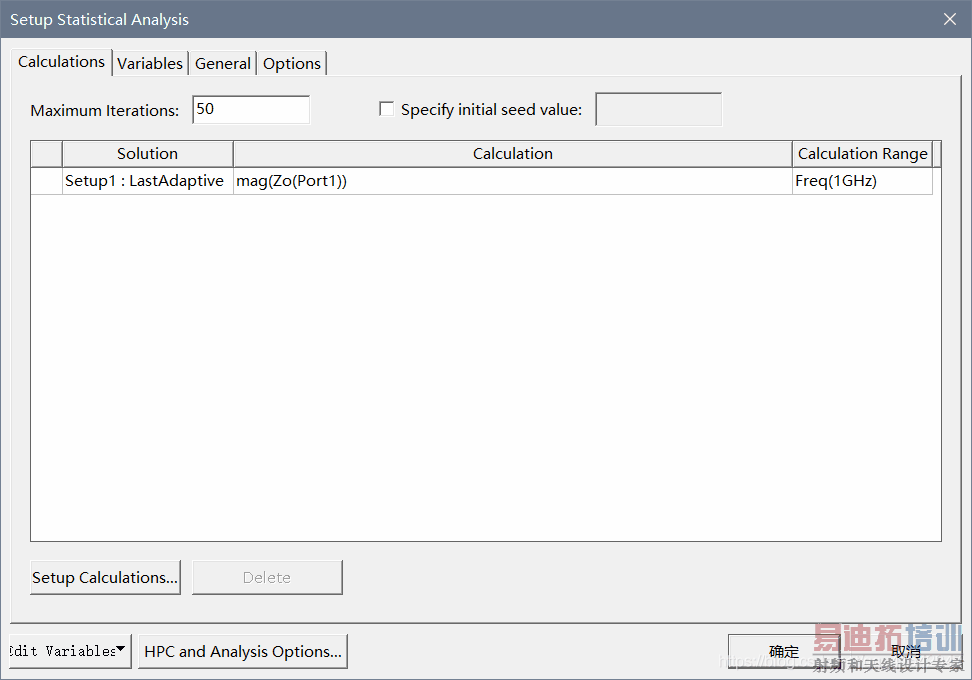

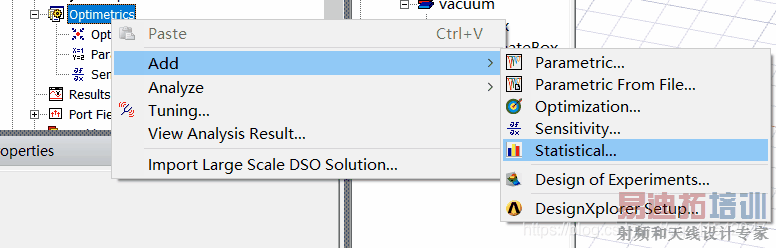

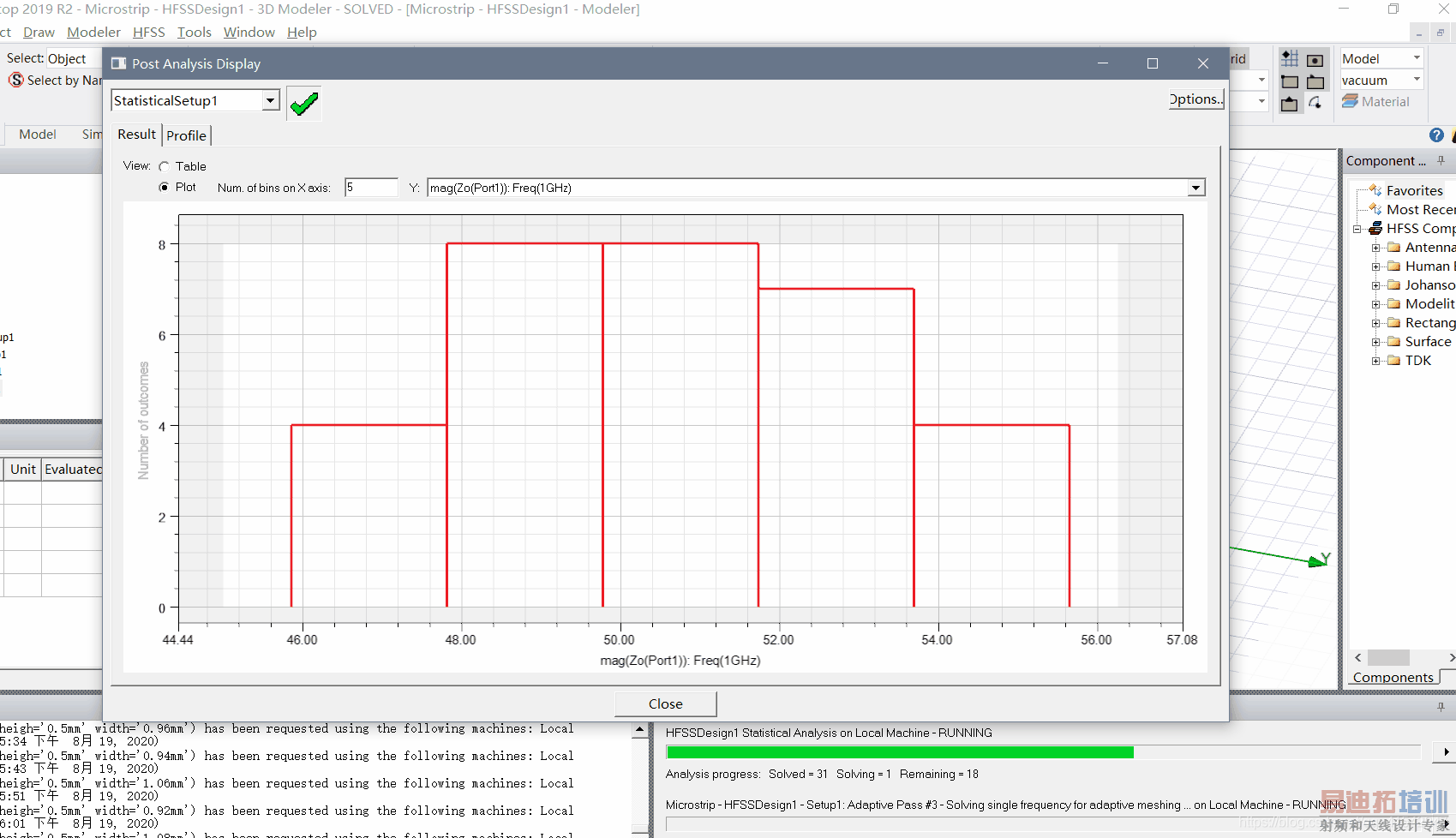

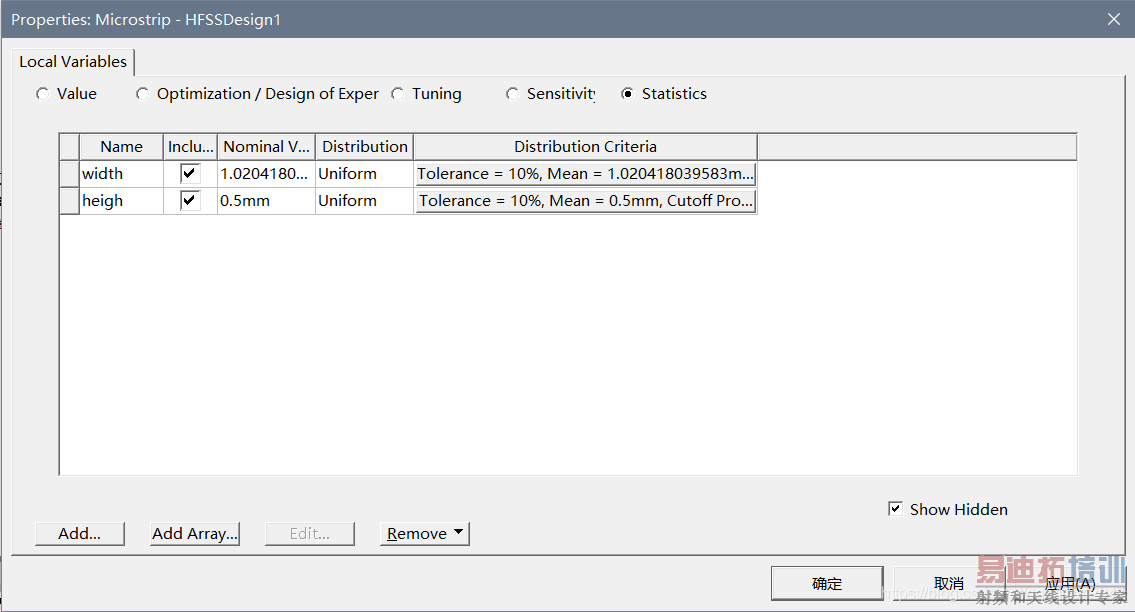

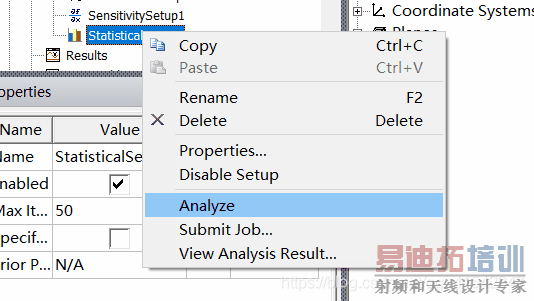

10统计分析

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室

CST微波工作室
