HFSS学习笔记—7.HFSS中的变量

1.工程变量（Project Variables）

• 工程变量前面有一个“$”前缀，以区分本地变量
• 工程变量作用区间是整个Project，本地变量作用区间是所在Design
• 物体模型尺寸、物体材料属性等都可以使用工程变量表示

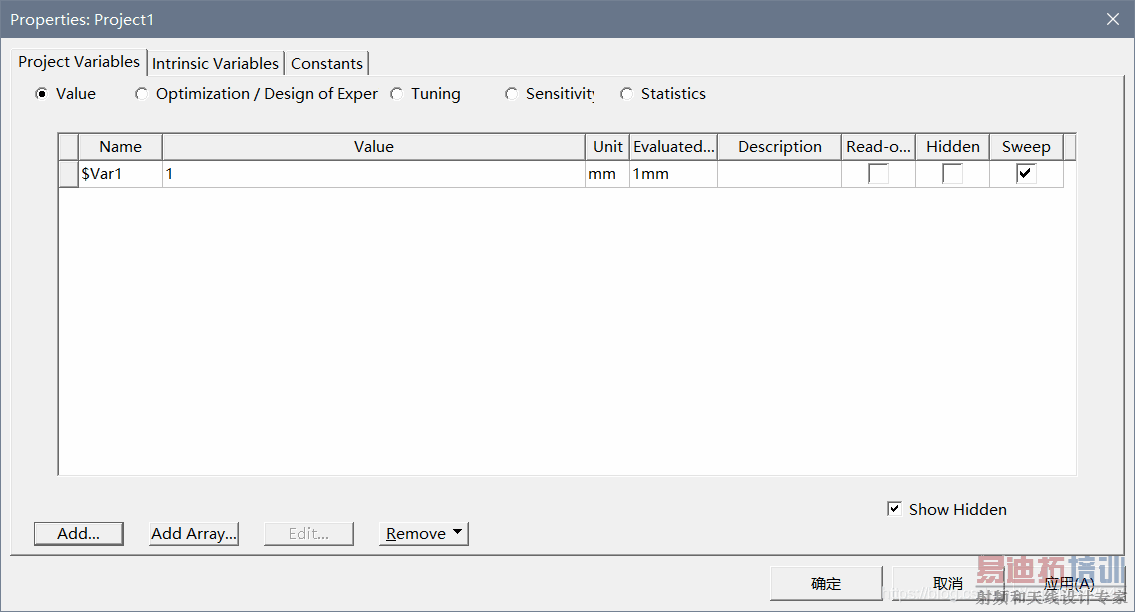

• 工程变量的设置：





2.设计变量/本地变量（Local Variables）

• 物体模型尺寸、坐标等都可以使用设计变量表示

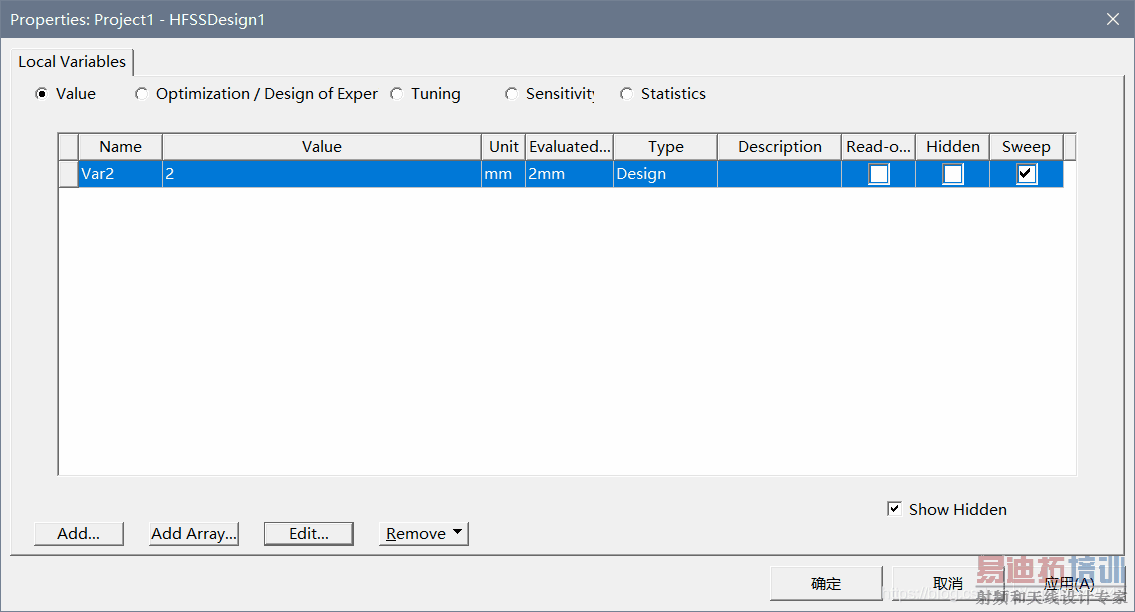

• 设计变量的设置：





2.变量的定义

1.变量名

• 变量名可以由数字、字母、或下划线组成；HFSS中默认的常数(如: pi)、 默认的数学函数(如:sin)不能用作变量名
• 直角坐标系坐标轴的名称X、Y、Z,圆柱坐标系和球坐标坐标轴的名称Phi、Theta、 R (圆柱坐标系半径)、Rho (球坐标系半径)也不能用作变量名

2.变量值

• 每个变量在定义时都必须赋一个初始值，变量值可以是数值、数学表达式或者数学函数，也可以是数组、矩阵或者行列式。
• x_ size= 1mm, Y_ size=x_ size + sin(x_ size)
• 对于数值， HFSS支持使用科学计数法，如0.005可以写成5e-3

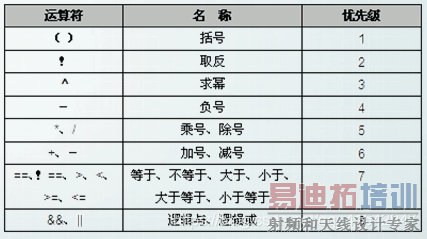

• 对于数学表达式，在使用时需要注意运算符的优先级



3.设计中如何添加/删除/使用变量

1.添加变量

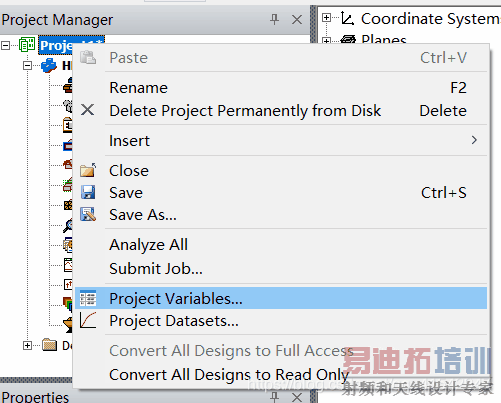

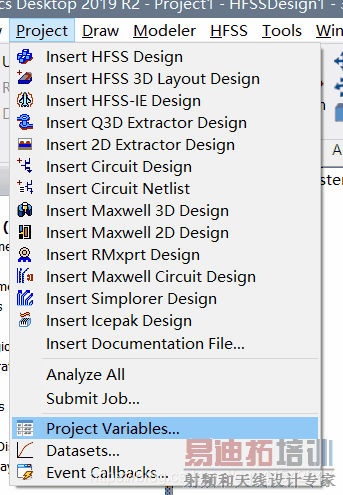

• Project > Project Variables或者[Project Tree] Project > Project Variables打开Project
  Properties对话框，可以添加和删除工程变量

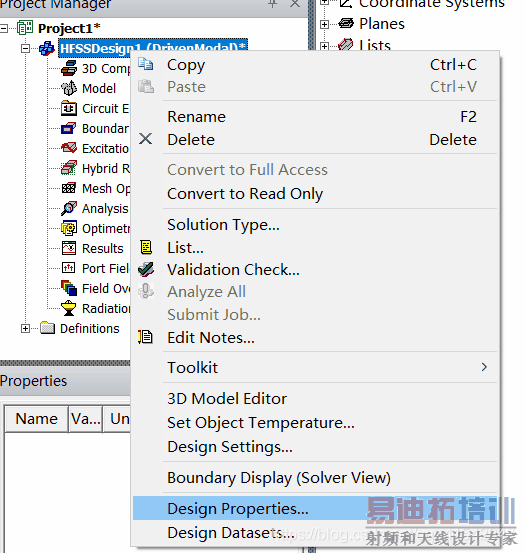

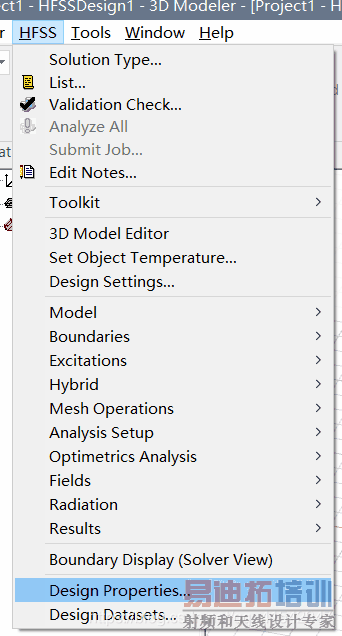

• HFSS > Design Properties或者[Project Tree ] Design > Design Properties打开Design Properties对话框,可以添加和删除设计变量

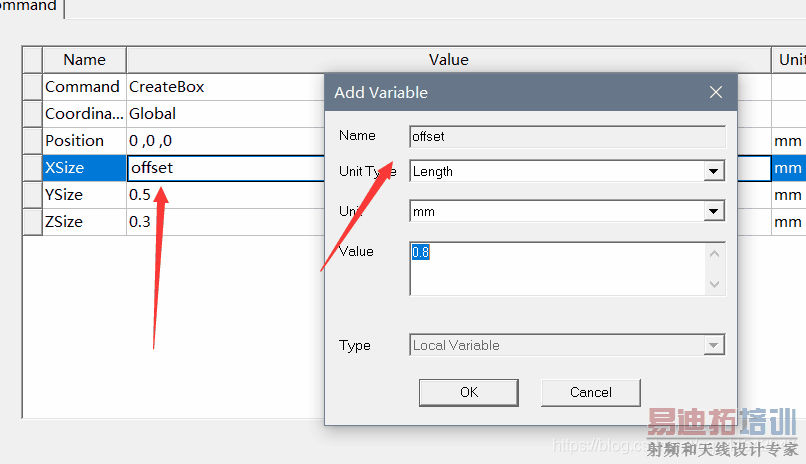

• 在设计过程中，也可以直接输入未定义的变量代替设计参数。输入未定义的变量后，HFSS 会自动弹出添加变量对话框

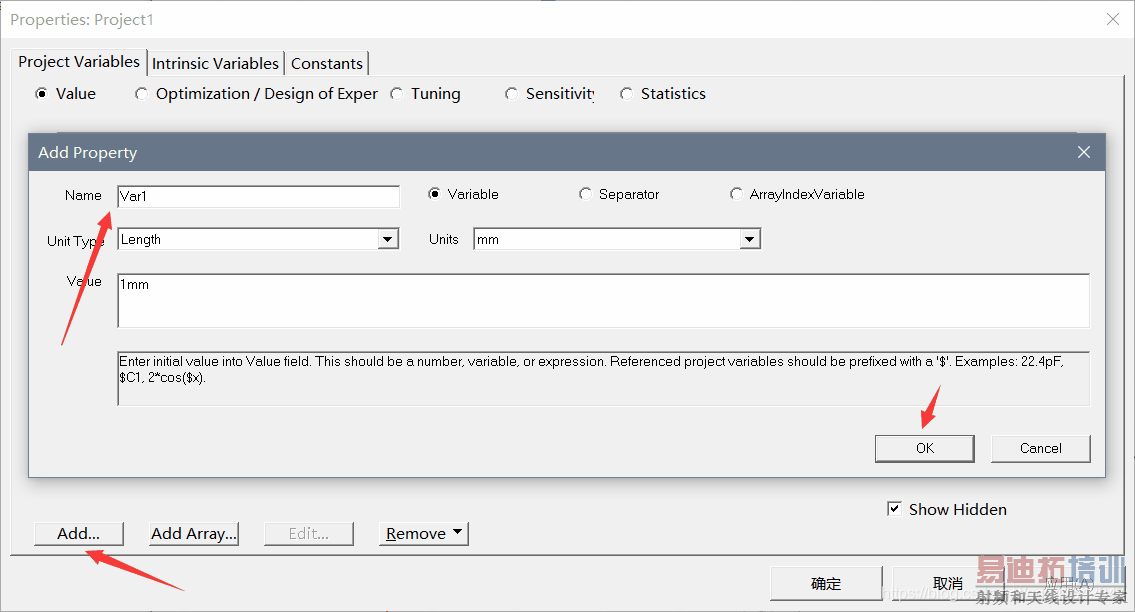

• 添加工程变量：

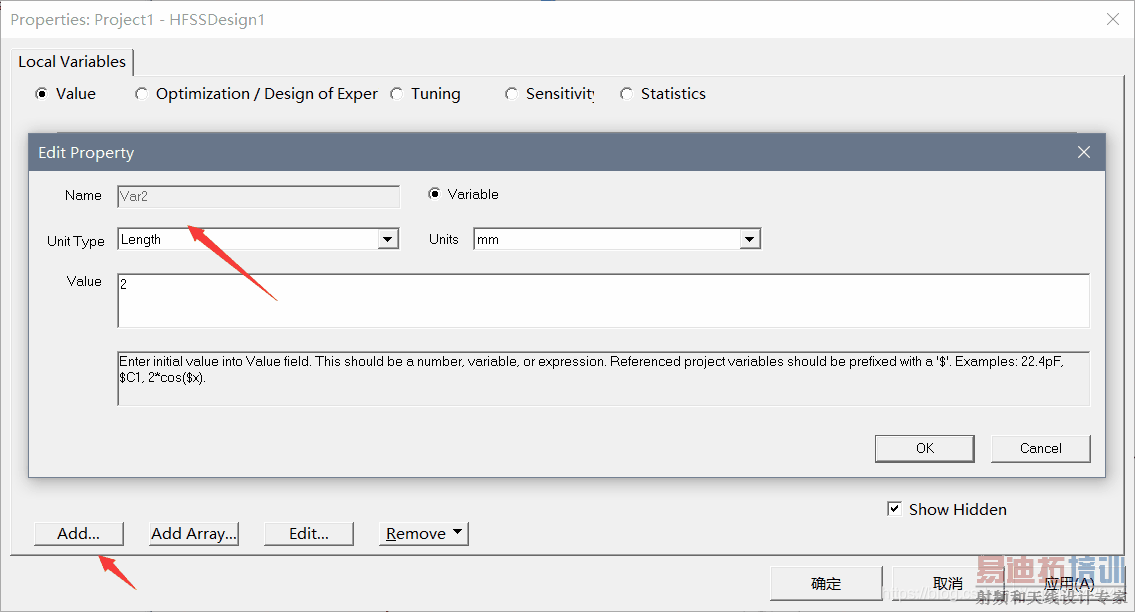

• 添加设计变量：

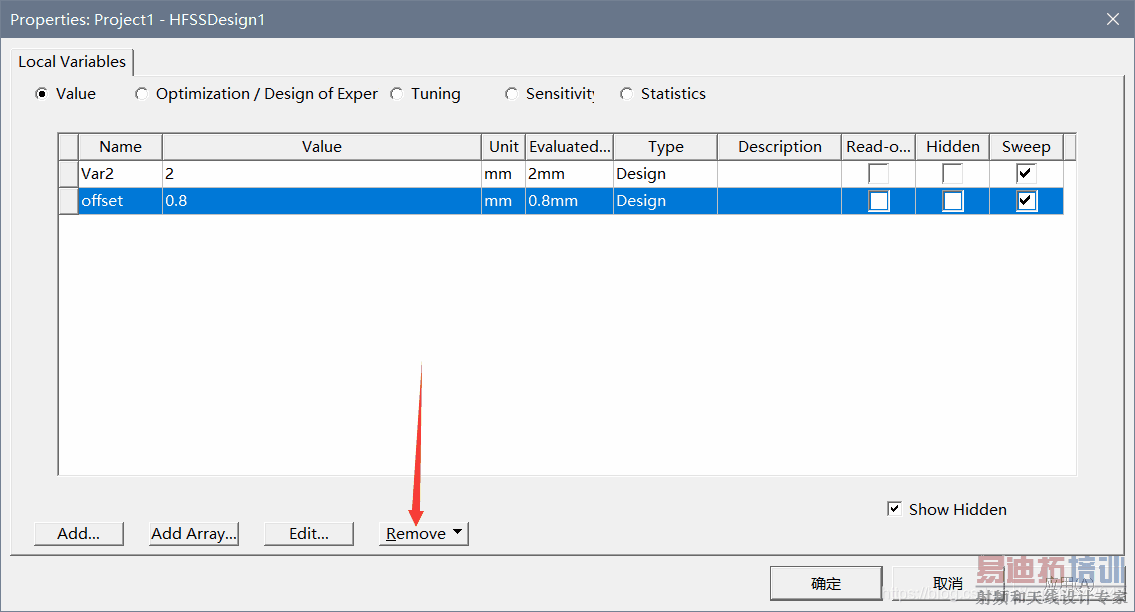

2.删除变量

3.使用变量

• 在HFSS中，几乎所有的设计参数都可以使用变量来表示，例如物体模型的尺寸、物体的材料属性、边界条件相关参数等。
• 对于已定义的变量，可以直接使用变量或者包含变量的表达式来表示设计参数。
• 对于未定义的变量后，HFSS会自动弹出添加变量对话框



• 对于材料属性参数，只能使用工程变量
• 每个变量在定义时都必须赋一个初始值，如果赋给变量的初始值已经指定了单位，在使用该变量时就不需要重新指定单位。
• 由于参数扫描、优化设计 、调谐分析和灵敏度分析等不支持复数，所以对于值为复数的变量，不能用于上述分析。

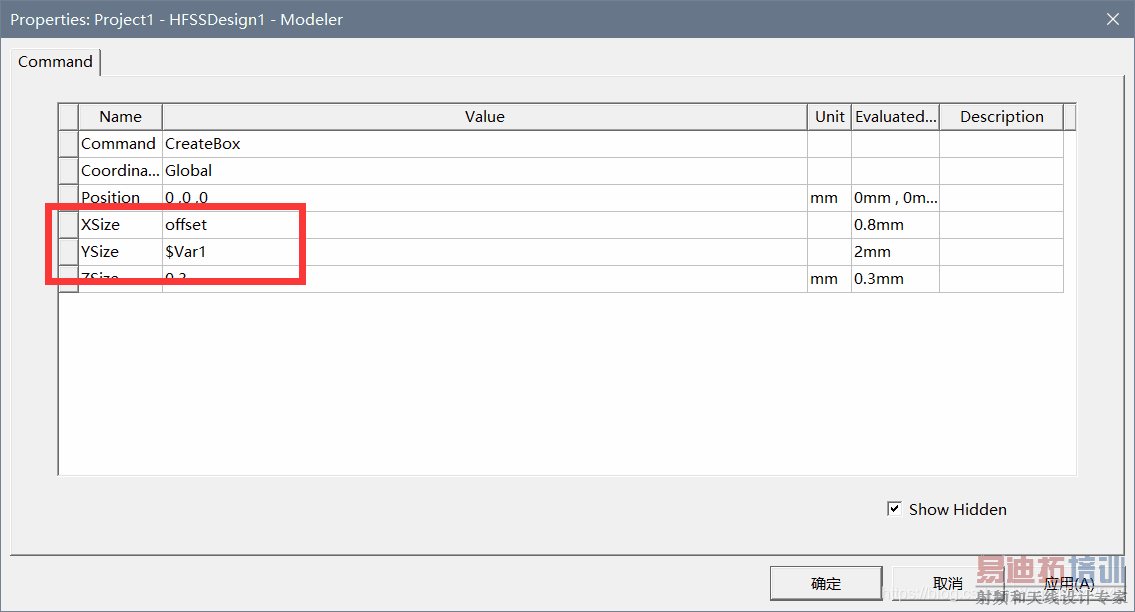

1.在坐标系中使用

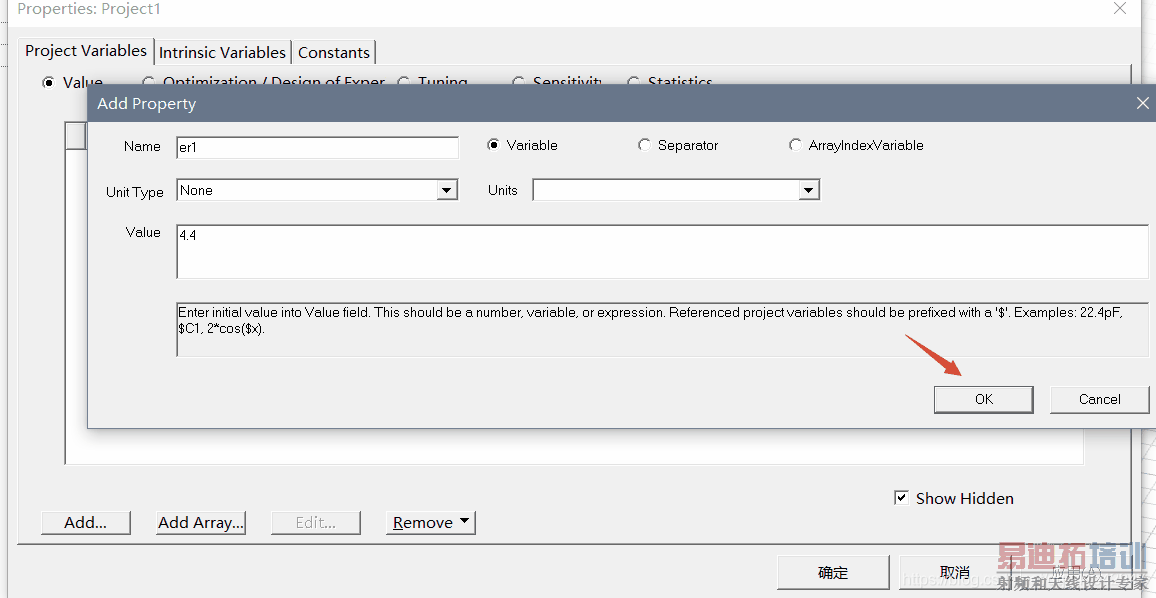

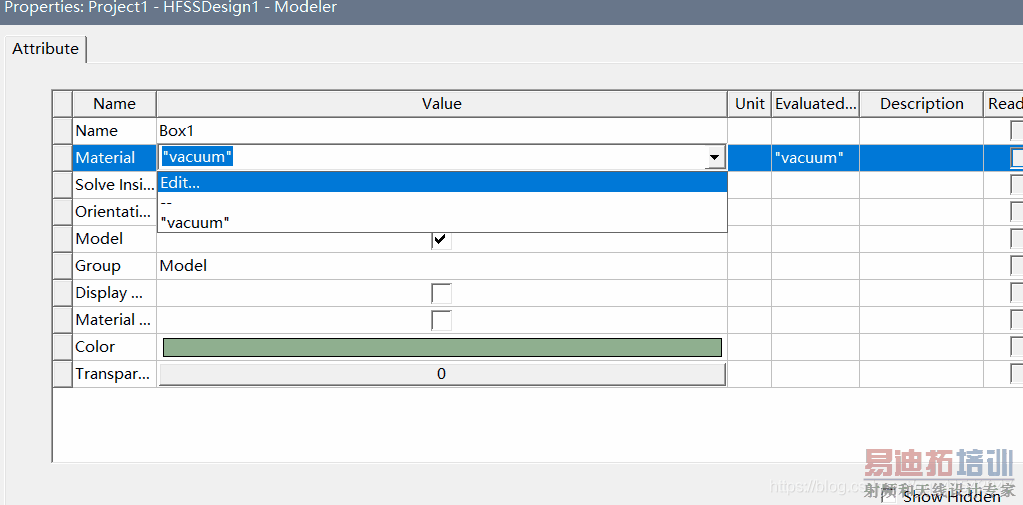

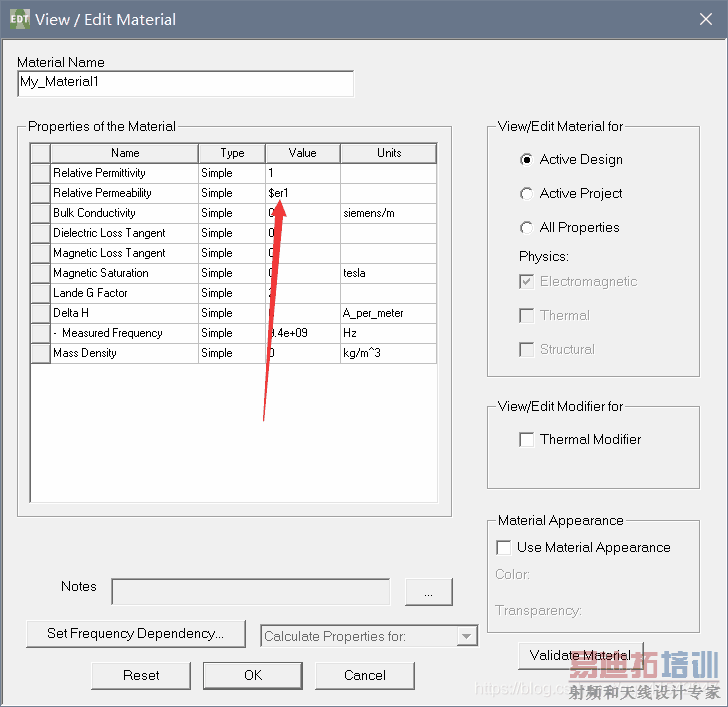

2.定义材料属性
