超宽频带波导同轴转换的设计和HFSS仿真
录入：edatop.com 点击：
2.3 建模与仿真
使用HFSS，建立模型，并进行仿真计算。完整的仿真模型如图1 所示，仿真结果如图2 与图3 所示：

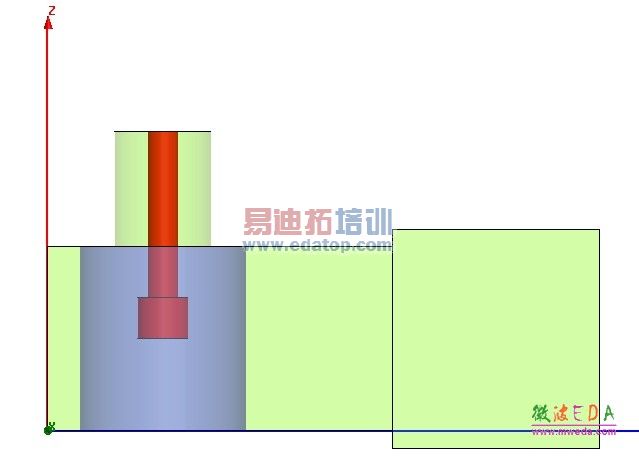

图1 波导同轴转换仿真模型

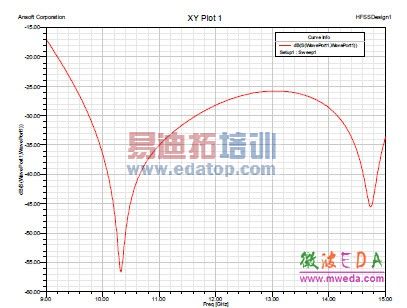

图2 BJ120口径波导同轴转换仿真结果

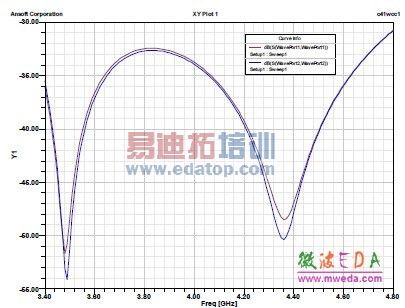

图3 BJ40口径波导同轴转换仿真结果
BJ40 波导同轴转换频段为3.4GHz～4.8GHz，仿真得到回波损耗优于-31dB；BJ120 波导同轴转换频段为 9.5GHz～15GHz，仿真得到回波损耗优于-25.5dB。 还可以采用使探针偏离波导宽壁中心的方式，减少对频带的敏感性，以便达到展宽频带的目的。目前采用此种偏心方式，经过仿真已能覆盖BJ32、BJ48 等常用矩形波导口径对应的主模工作频段，回波损耗优于-28dB。 采用偏心馈电方式的波导同轴转换如图4所示：

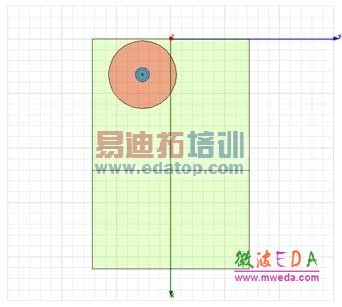

图4 偏心波导同轴转换仿真模型
仿真结果如下图：
图5 偏馈形式 BJ32 口径波导同轴转换仿真结果
图6 偏馈形式BJ48 口径波导同轴转换仿真结果
BJ32 波导同轴转换工作频段为2.6GHz～4.0GHz，仿真得到回波损耗优于-28dB；BJ48 波导同轴转换频段为 3.5GHz～6.0GHz，仿真得到回波损耗优于-28.5dB。
