【摘 要】目前手持设备中的天线一般需要放置在设备主板的顶部或者底部,中间位置因为主板上的器件很难净空,普通天线效果不佳,而且天线也需要增加成本。缝隙天线不需要净空,只要在主板上通过铺铜来实现,不需要成本,而且对主板器件摆件限制不高,可以做到因地制宜,实现天线功能。

1 前言

缝隙天线是利用电磁场中的互易原理:开口缝隙周围流动的电流辐射出的场,可以等效于开口缝隙上的等效磁流辐射出的场。微带缝隙天线利用开在接地板上的缝隙,由介质基片另一侧的微带线(或槽线,带状线等)对其馈电而向外辐射。目前手持设备中的天线一般需要放置在设备主板的顶部或者底部,中间位置因为主板上的器件很难净空,普通天线效果不佳,而且天线也需要增加成本。缝隙天线不需要净空,只要在主板上通过铺铜来实现。

Ansoft HFSS 是一款界面友好,计算准确的仿真软件,对具体设计具有良好的指导和分析作用。本文通过 HFSS 软件对缝隙天线进行仿真,指导设计工作,并分析结果,得到了非常好的效果。并把这一设计应用到实际研发生产中,为企业节省了成本。

2 仿真与指导设计

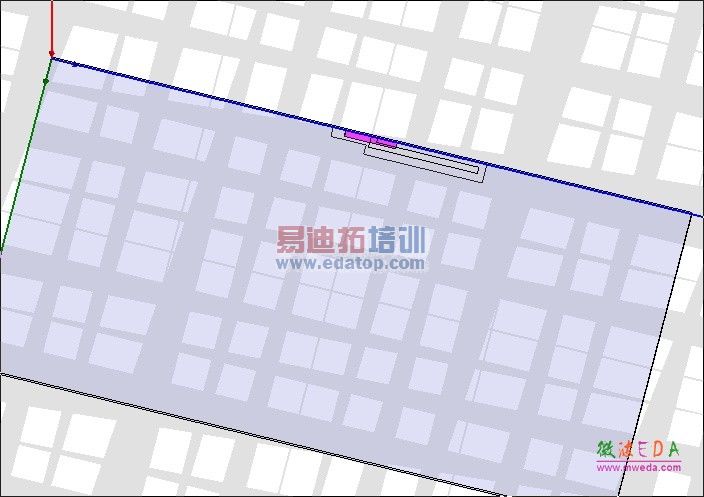

如图1 所示,使用 HFSS 建立的简化的手机主板模型。缝隙天线位于手机主板中间边缘,通常这个位置周围会摆放元器件,不能净空处理。

edatop.com


图1 手机主板简化模型

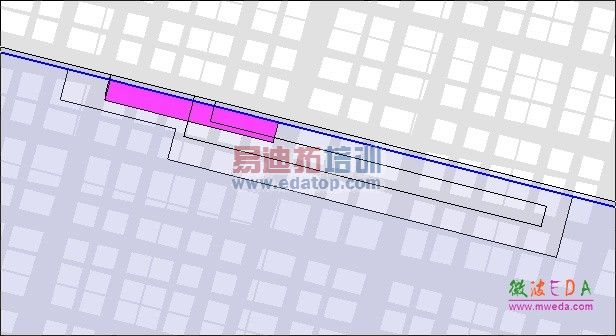

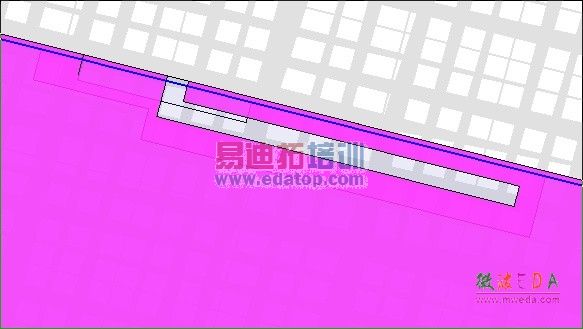

缝隙天线的走线方式,如图 2,3 所示,在主板top 层割缝,馈线在Bottom 层。Bottom 层在top 缝下面要做净空。馈线要穿过slot 实现馈电。

edatop.com


图2  缝隙

edatop.com


图3 馈线
