HFSS教程：Patch Antenna

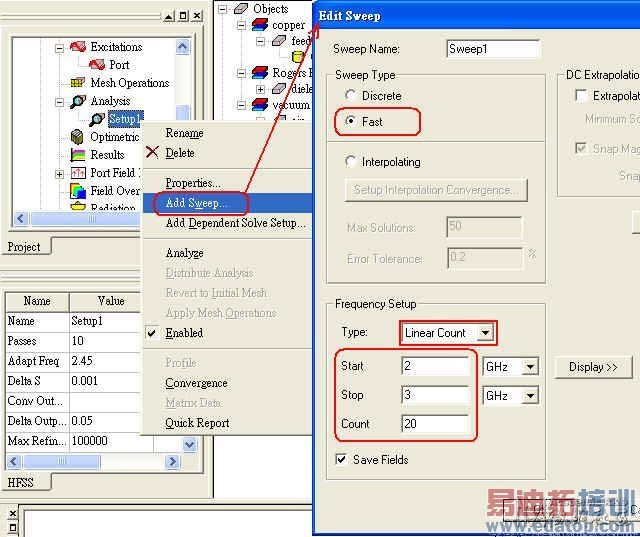

• 上一步骤设定完成后，在Analysis下会出现刚刚设定的"Setup1"频点设定项目，选定后按鼠标右键选择"Add Sweep"，进入"Edit Sweep"设定框，选定扫频方式"Fast"，扫频范围2G3GHz，"Linear Count" Type

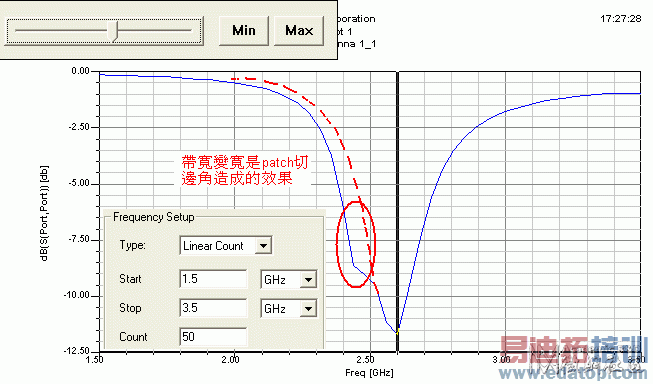

我们目标在设计一个2.45GHz的天线，一般扫描频宽会设的宽一点(比方1G4GHz、Count=100200)，上图只设2G3GHz、Count=20是因为后面step 4.64.7会做参数最佳化计算，扫频范围设定小一点可以节省分析时间。 [Sweep Type] 选[Discrete]会扫的比较准确，但花费较久时间，所以5GHz内的频宽适用；[Fast]适用于特性振荡的频段；[Interpolating]适用于宽带带扫频(10GHz)，但对于特性振荡的频段，模拟结果会有失真。有经验的工程师，可能会分频段采用不同的[Sweep Type] 。

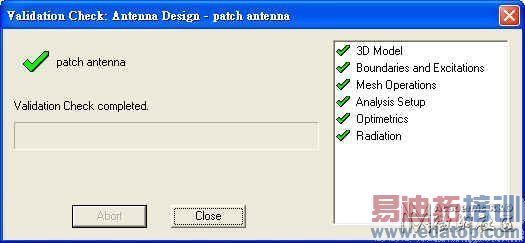

• HFSSValidation Check
  　

• HFSSAnalyze All ，即可开始求解

计算进行中，Process Window会有进度条，当计算完成时，Message Manager会出现如下讯息，可以按鼠标右键清除message。

目前为止，还没设定"参数变化求解"(见下一节说明)，也就是没有执行"Optimetrics Analysis"，所以执行Analyze速度很快，一下就跑完了。

• Compare and Optimize the Design

4.1 Check S11 Plot (Return Loss)

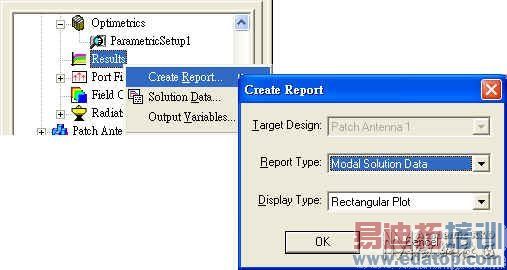

• 从Project Manager中的"Results"，按右键选择"Create Report"，跳出"Create Report"对话框如下，按OK

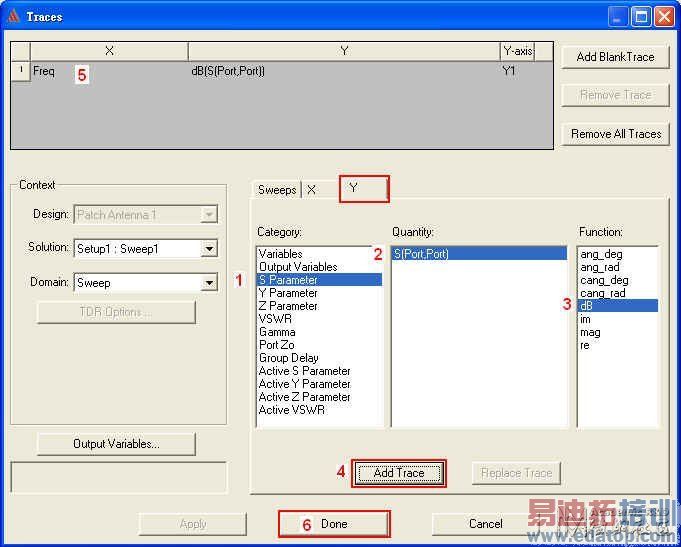

• 接着出现"Traces"对话框，先选"Y"页，设定步骤如下顺序，最后按"Done"

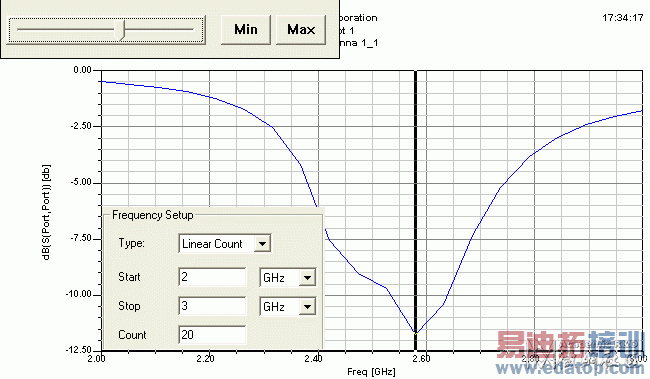

• 从"XY Plot"观察此patch antenna的S11 (Return Loss)在2.58G2.6GHz最小，表示这个天线适合使用于2.5G2.6GHz，比我们所希望的2.45GHz大了一些，step 5.1将会讨论如何修正。这图是在天线设计上很常见的评量方式。

当"XY Plot"弹出来后，从主选单下拉Report2DMark All Traces，可以标出最大与最小值所在的频点。

4.2 Far-Field Radiation Pattern

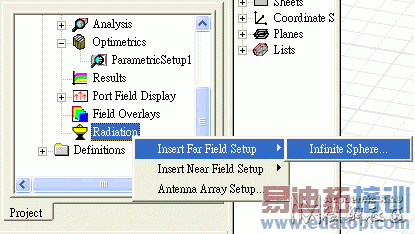

• 远辐射场设定：后面步骤会以这里的设定，画出2D与3D的Far-Field

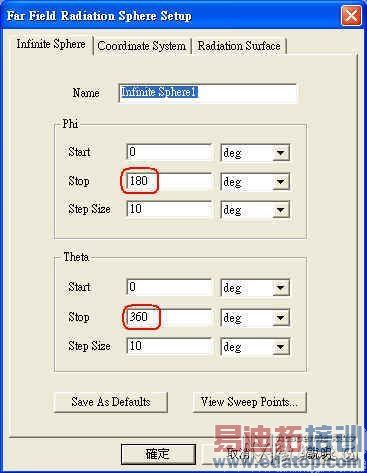

选"Infinite Sphere"页，设定球面极坐标角度范围
