悄悄的,NFC/RFID就把我们包围了

录入:edatop.com    点击:

大多数设备还不支持NFC/RFID,立即行动吧!

近场通信(NFC)仍然处在炒作与权衡状态吗?显然不是!该项技术之前仅仅被看作是新一代的条形码,事实证明其实用性和可靠性要高得多。在许多消费类和工业市场,需要NFC和射频识别(RFID)功能。这些应用不再局限于传统的简单、直观、安全的非接触式数据交换,两个支持NFC/RFID的设备之间可以灵活地交换信息(电话号码、照片、海报数据等),您需要做的就是将其靠近在一起。NFC/RFID的主要概念和传统应用正伴随着崭新的,非传统思维方式而发展。实际上,我们正处在一个创新的年代。

您可能时常听到"NFC与传统的RFID有何不同?"的问题,在物理层或RF层,差别确实不太大!NFC本质上是RFID的一种进化形式。实际上,NFC工作在RFID的13.56MHz频段(HF)。行业联盟NFC论坛1从RFID物理层协议开始,通过将几个新层添加到协议栈对其进行改进。增加了NFC数据交换格式(NDEF),以识别、封装并在支持NFC的设备之间交换应用数据。这种标准化的格式使得NFC/RFID成为一种应用前途远大的新兴无线通信技术,适应将来的普适计算。

为涵盖较宽的应用,RFID和NFC在本文的随后讨论中可互换使用。我们将简要介绍NFC/RFID技术,给出常见的电路模块,OEM可用来在便携式电子产品中实现新型非接触式NFC/RFID功能。示例电路基于DeepCover MAX66242双接口安全无源标签。利用给出的电路,很容易将NFC/RFID短距离无线技术增加到嵌入式电子平台。我们将结合几种实际使用情况展开讨论。

读卡器和标签:NFC/RFID基础

是一种标准的近距离无线通信技术,支持彼此位置相对距离较近的手持或其它设备之间的通信。NFC/RFID工作距离为几英寸到1米。该技术采用电感耦合,是通过两个设备之间的公共磁场传递能量的过程。这一过程实际上与空心变压器的工作原理相同,读卡器天线线圈相当于原边,标签的天线线圈相当于副边。读卡器利用电磁感应产生标签能够检测得到的无线电波。因此,当标签靠近读卡器时,读卡器天线线圈产生的电波将耦合到标签天线线圈。在标签内感应产生电压,然后对其进行整流并为标签内部电路供电。

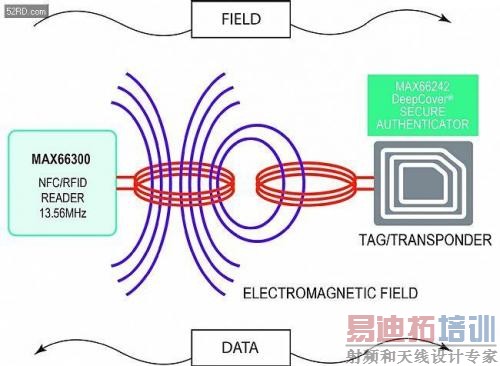

图1所示为读卡器对电波进行调制并与标签交换数据的方式。为了将数据从标签传输至读卡器,标签电路改变其线圈负载(同时读卡器的未调制载波保持打开);互耦使得读卡器可检测到这一变化。这种负载变化法称为负载调制。NFC/RFID的工作载频为13.56 MHz,属于全球范围内无需许可的ISM频段。关于该技术,有几个已经颁布的标准规范,包括ISO/IEC 14443 Types A&B和ISO/IEC 15693。


图1. NFC/RFID标签(MAX66242)耦合到读卡器(MAX66300)的磁场。

本例中,MAX66242为无源IC,无需外部电源即可工作的无源标签。实际上,无源标签从读卡器的磁场获得能量。使用这种NFC/RFID技术的典型应用包括接入控制、智能海报、会员卡和优惠券、移动支付(非接触式信用卡)、票务和运输收费。
