关于全差分运放的工作点问题，请大家指教！
录入：edatop.com 阅读：
大家好，最近正在做一个全差分的OTA，仿真时发现工作点好像不太对，输入短接时输出在1.9V左右（采用5V单电源供电），想将输出调至2.5V左右应该调那部分的参数?运放是采用套筒结构。请各位指点，有什么想法请大胆指教，或者有什么材料请发一份，都可能对我有帮助。先谢谢大家了！

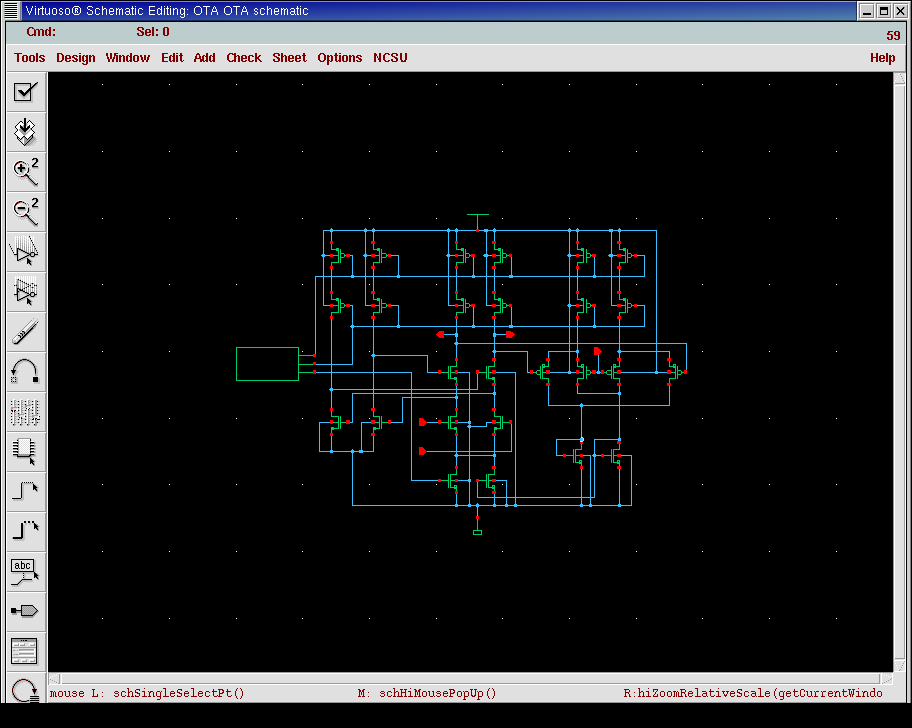

电路图：
最左边的是个偏置电路
我没有仔细看电路图。
但是，如果需要你的输出共模电压值在2.5v，那么必须满足
1 cmfb的参考电压在2.5v
2 cmfb的环路增益够大。
