请教一下,怎样让cadence在原理图上显示mos管的Vth,Vdsat等?

录入:edatop.com    阅读:
请教一下,怎样让cadence在原理图上显示mos管的Vth,Vdsat等?
用的SMIC0.18um的库

仿真完后点print      ~   operating point。

仿真完毕,选择result里面的annotate里面的operating point即可。



    这样是一次只看一只管子的,不知道怎么可以在进行DC仿真后所有管子的vdsat,vth,vgs等主要参数显示在schematic中?



    这样是一次只看一只管子的,不知道怎么可以在进行DC仿真后所有管子的vdsat,vth,vgs等主要参数显示在schematic中?



    你没好好看我给你说的,你先试试再说

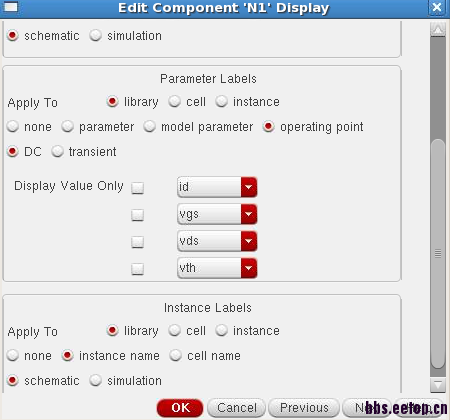

View->components desplay,->select label (三个全选上), 然后单击任意一个管子后再在 parameter label->operating point中要显示的参数,

CIW->CDF-edit->管子模型的cell(如smic18的n18)->选oppoint,添加vth,就可以了
