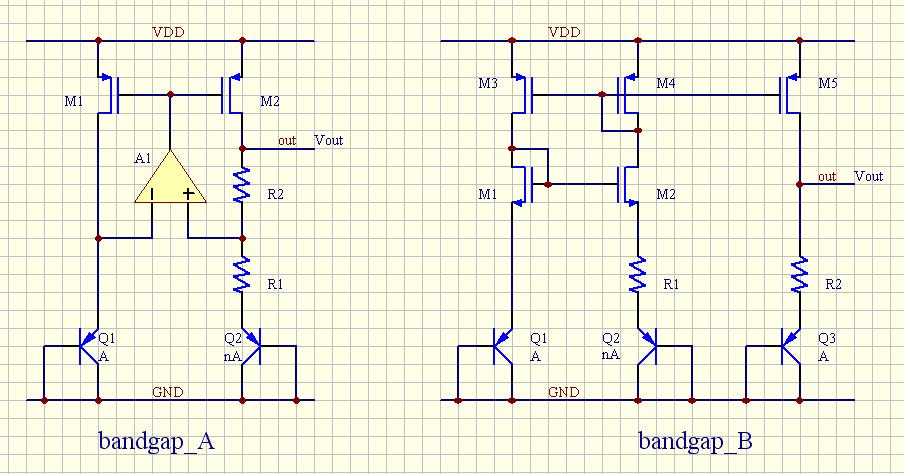

请教高手___比较两bandgap_reference优缺点？

bandgap_reference

用nullor的一般都比较好。比如没有基极电流误差。

回复 #2 雷镇子 的帖子
雷兄："nullor"啥意思呢?

感觉A上少了个电阻这样沟道调制会很厉害啊

A可能会好象，主要看你那放大器的性能
但是两个结构中都很难满足电流的匹配
因此电源抑制比可能比较低

A
A电路的两路电流如果采用cascode的MOS做镜像的话（假设电源电压裕度足够）应该效果比B电路好吧。

两个都不好,但A比B要好,关键还是A中OP的性能如何.

请问楼上，那么能不能给出一个比较好的bgr的电路?

好东西！

A对op-amp的增益要求比较高，电流源使用长L器件，但精度高，代价就是layout面积大，功耗大
B电流镜精度差，受工艺影响大，可以再加2个NMOS，优点是面积小，输出电压不如A稳定
看场合使用AB架构

B圖所要供應的電壓會比較高喔~
已精準度來說A圖會比較好
但設計會比較難

关键是可以满足性能，这样比较有比较吗?

相当的。    :lol

我看拉扎维书上有运放的那个都比第一个好

ddddddddddd

High gain opamp can suppress error term in figure A. Design
and layout requires more effort.
Plot B need higher supply, and less accurate.

我只知道如果用MOS的话是B好

参考一下！
