请教momentum仿真问题
录入：edatop.com 阅读：
我仿真一个偶极子天线，要求端口阻抗为复阻抗
我设置了两个端口，port1为Internal类型，阻抗设置为30（实阻抗）和110（虚阻抗），port2为参考地，关联Port1。
如上设置以后，想请教大侠们S11图怎么看?尤其是smith图中的阻抗中的Z0这时代表什么意思?怎么看看阻抗匹配?
我设置了两个端口，port1为Internal类型，阻抗设置为30（实阻抗）和110（虚阻抗），port2为参考地，关联Port1。
如上设置以后，想请教大侠们S11图怎么看?尤其是smith图中的阻抗中的Z0这时代表什么意思?怎么看看阻抗匹配?

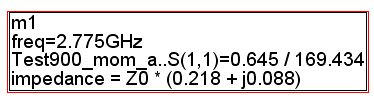

Smith图中截图

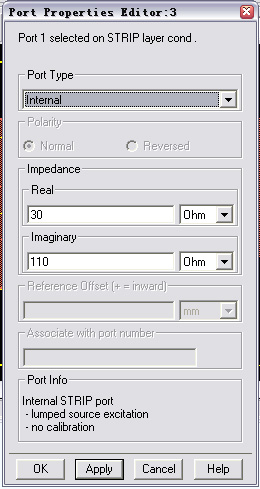

端口定义
如果你没改系统默认设置，那么Z0应该还是50欧。其他的不清楚，只记得以前做Cadence下做Inductor Layout，导入到ADS做momentum找等效电路，我就直接扫频率就出来图了，没太复杂的设置
Z0 应该是你设定的那个端口阻抗；
你用Momentum算完后，应该还还会显示有一组以归一化到50ohm特性阻抗的S参数，你可以对比一下就清楚了。申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
