紧急求助candence 的问题
录入：edatop.com 阅读：

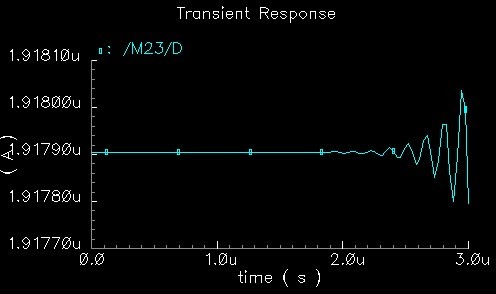

在CANDENCE下做了个电流镜，仿真时间大于10个uS时正常，但小于10US就会出现：开始正常，在到达仿真结束前，会发生震荡现象，怎么办?

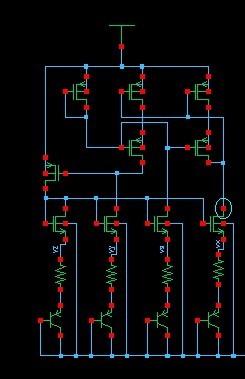

附上原理图和仿真结果图。
附上原理图和仿真结果图。
Check your simulation time step and accuracy mode. BTW, I still try to understand your design ..
步长10ps ,精度是CONSERVATIVE
仿真时15US (及大于该时间长度的)都正常，但电路用它的电压为偏置时，，该电流镜中电流被拉为0了。
从下面看，由左到右，2，4是产生，1，3是偏置

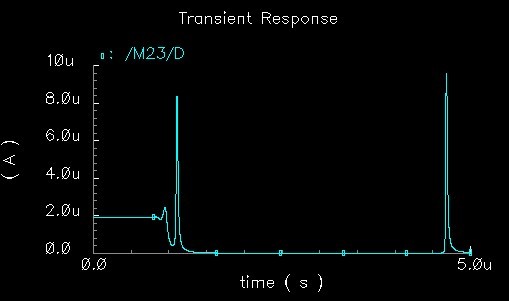

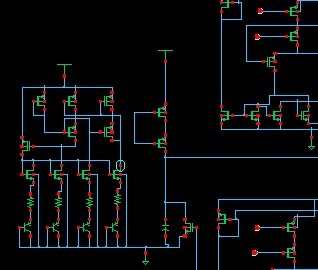

如果把该电流镜放在VIRTUOSO中仿真，仿真时间为15US，没有任何问题（温度系数，PSRR都正常），可若要把它放在有很多元件的电路中，仿真结果就不行了，如图。
电流镜和其他元件没有任何联系，结果就不正常了。
我认为是仿真精度的问题。
我仿真振荡器的时候会出现这种情况，如果不设置仿真精度，就没有振荡的结果，因为不能积累误差。
一定要把仿真精度设置好了，才会有正确的结果出来。
问题已解决，加个1P补偿电容就可以了
