请教输入rail to rail输出级问题
录入：edatop.com 阅读：

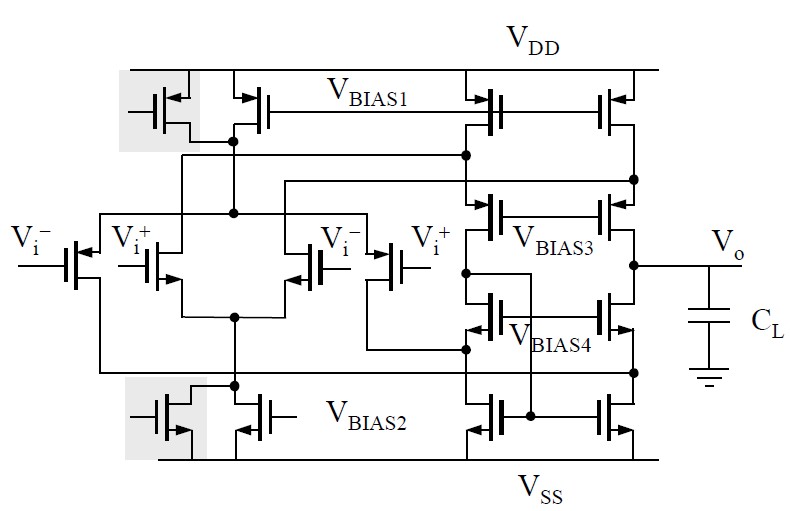

对于pmos输入管而言，双端转单端的电流镜应该在上面呀?在下面还有用吗?反之亦然。
如果把pmos管去掉，只剩nmos管，那这个运放的增益有多大?别忘了电流镜在下面呀，呵呵呵。
自己学习胡时候，对输入轨至轨的运放理解也不到位，不过如果只看Nmos输入管，双端转单端的电流镜就好理解了，然后再把Pmos输入管当作在Nmos管在低压输入时的补偿
等高手来详解
当然可以，参见sansen的书。
sansne ppt 0732
如果上图中没有nmos输入管，那运放的开环增益有多大?
want to maintain constant gm for rail-to-rail input ranges, thus need both pmos and nmos input diff pairs
这个输出不能轨对轨吧。
你的问题我也看不大懂。
输出轨对轨不行哦！
