功放设计中有关功率合成部分的问题（万分感谢）
录入：edatop.com 阅读：
在功放的最后一级一般要用到几个管子并联
在版图中则是通过微带线将其连接 如图1

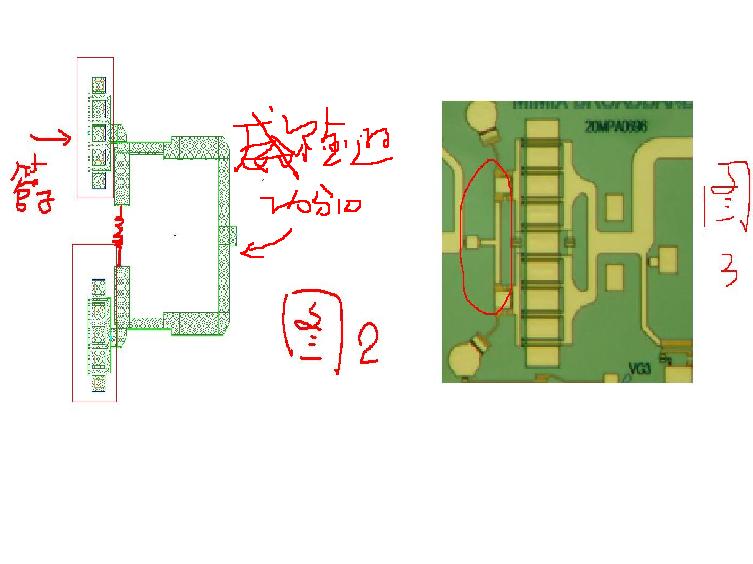

如果用到威尔金讯功分器来完成 占用的面积会增大不少 如图2
我看有的资料上直接用微带线连接 如图3 这样s23隔离度是不是不大好 应该会影响性能吧
如何解决这种合成与分配的问题呢
直接将两个管子相连，在频率高的时候影响大吗 ?
谢谢各位啦
在版图中则是通过微带线将其连接 如图1
如果用到威尔金讯功分器来完成 占用的面积会增大不少 如图2
我看有的资料上直接用微带线连接 如图3 这样s23隔离度是不是不大好 应该会影响性能吧
如何解决这种合成与分配的问题呢
直接将两个管子相连，在频率高的时候影响大吗 ?
谢谢各位啦
我也在研究功放，能不能留个方式交流一下
have a look
个人意见：图3这种一般用于芯片合成，两路wilkinson两个臂之间无法加入隔离电阻，所以两路之间基本没有隔离。不过没关系，因为芯片的幅相一致性一般都很好，所以没啥问题。
