关于运放仿真参数

运放的仿真参数比如CMRR，
CMRR=20log(Adm/Acm),这个是运放的CMRR的公式

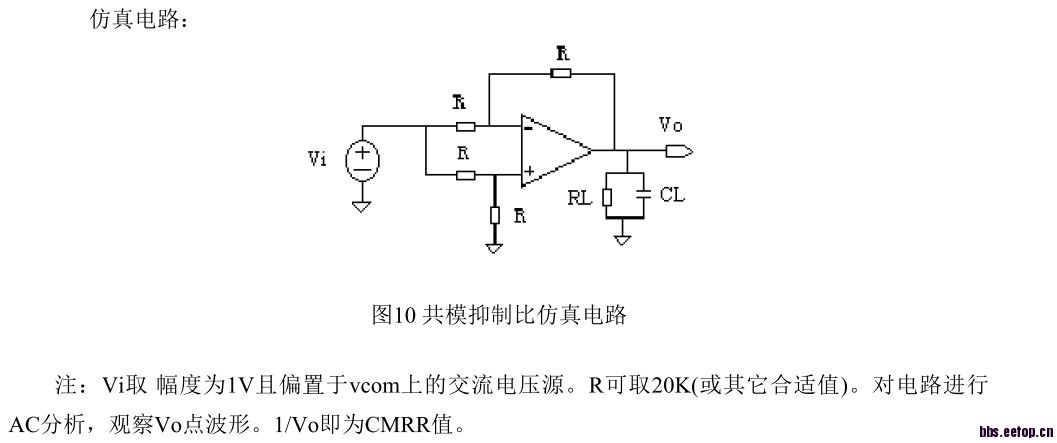

但是我在MOS运放性能参数仿真规范这个资料中看到CMRR的计算方法如下：
请问大家这个图片的1/v0为什么就是CMRR，
谢谢

好像这个计算的CMRR没有取对数，对这个电路来说，Acm=1，Vo=A+V+ — A_V_=1*(V+ — V_)=Vdm=1,所以，Adm=Vdm/Vo=1/Vo.则CMRR=Vdm/Vcm=1/Vo

和allen书P252 上的电路类似，但不知道为什么要加4个电阻R，求高手！

    Acm为什么等于1?A+V+和A_V_是代表什么意思?
谢谢

   运放正端 Vp= Vcm/2
   运放负端 Vn= (Vout+Vcm)/2
   Vout = Adm*(Vp-Vn) ± Acm*(Vp+Vn)/2
   ∴Vout/Vcm= ±Acm/(2+Adm±Acm/2）≈ |Acm|/Adm = 1/CMRR

   就是使用了叠加定理，正端放大倍数*正端输入—负端放大倍数*负端输入
5#解释更好哈

可以使同相放大和反向放大的倍数一样

学习了

just use superposition theorem to deal with it....
