LC VCO牛人进来帮帮忙
录入：edatop.com 阅读：

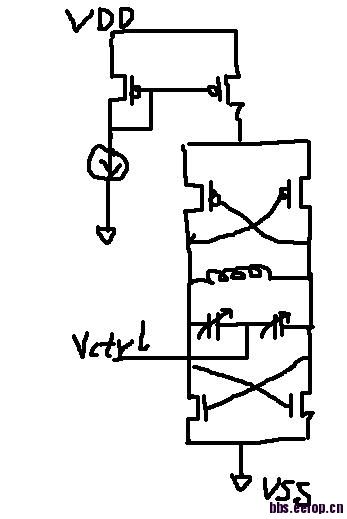

LC VCO中为了减小偏置电流引入的噪声，怎么加RC filter，哪位大哥给传个图或者论文
RC滤波如图所示。电流增大，振幅变大，相位噪声自然就改善了
还有一个问题，为什么这个VCO，当电流大时，相位噪声会改善
没人理啊
RC滤波如图所示。电流增大，振幅变大，相位噪声自然就改善了
实际仿真中加了RC滤波器好像影响不大。电流变大也有个上限的。FOM考虑进去的话。
电流大到一定程度后，就处于电压受限了，噪声会变差的。
受面积限制，RC只能滤几百K开外的thermal noise
正如6楼所说，振幅过大会恶化电流源噪声，要限幅
另一个好办法是根本不要电流源，换成电阻限流
