比较器电路 高人给分析下啊 救急~~
录入：edatop.com 阅读：

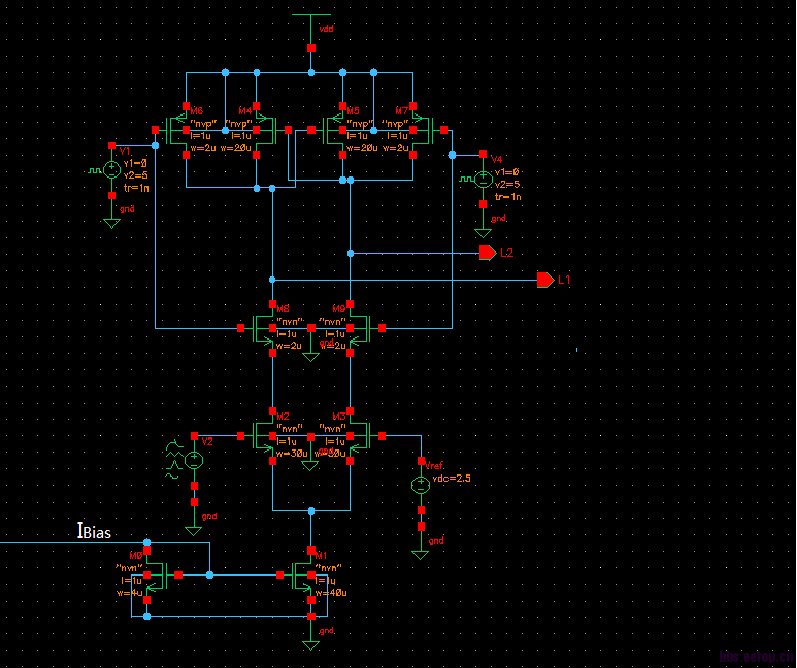

锁存比较电路 后面有RS电路
上面两个是时钟
下面两个是两个比较电压
你要分析啥?
我知道了
时钟为低电平时，锁存比较电路的Pmos导通，nmos 管断开，信号信号没有传至锁存部分，它的输出都被拉成高电平（没有比较功能），相当于复位；这时候的RS电路的nmos是导通的，能工作，保存上一时钟比较状态（保持功能）。
时钟为高电平时，锁存比较电路的Pmos断开，nmos 管导通，输入信号能传送至锁存部分，信号被拉成高低电平输出，（输出的信号不是完全的高低电平），rs电路正常工作，执行的是其实也是锁存比较功能。
总结来说，就是时钟低电平保持，高电平比较
这个真的很简单。
是，刚刚看的时候有点儿麻爪
分析出来之后真的赶脚很简单
继续努力
