陷波滤波器，为什么出现了高频尖峰？
录入：edatop.com 阅读：

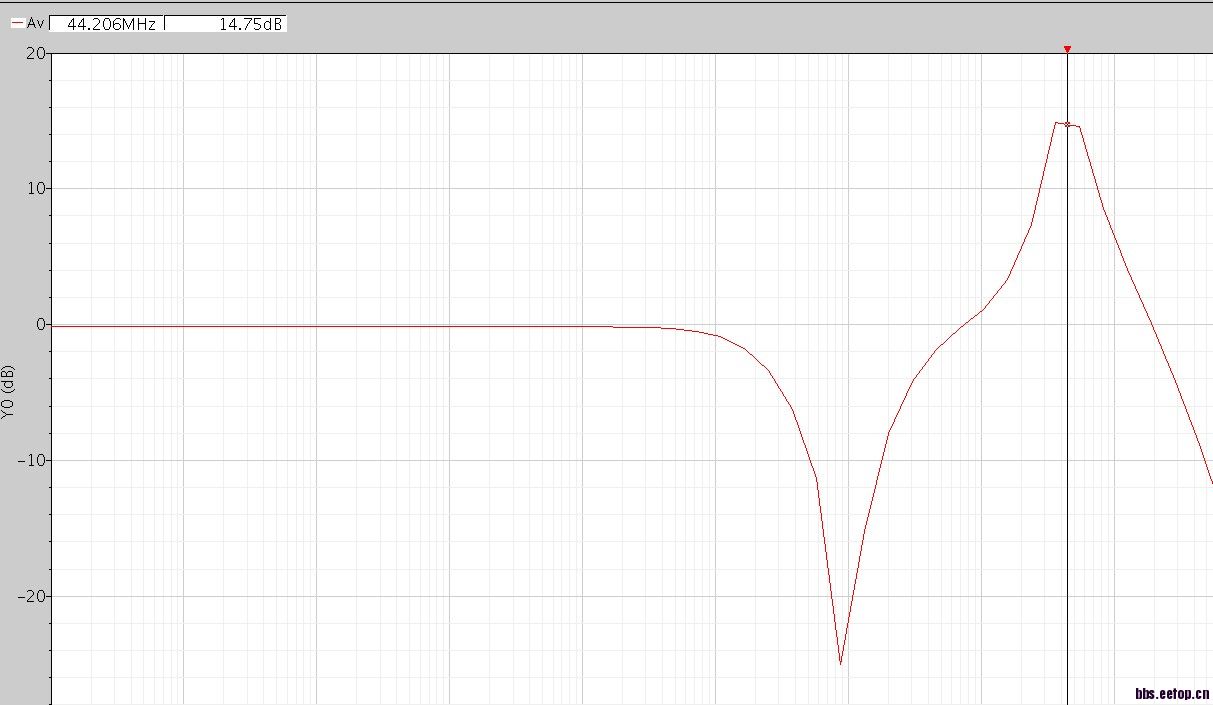

陷波滤波器，要求在1MHz频点处有陷波特性（当然为高速陷波滤波器），要求至少-23dB的陷波深度，带宽800KHz~1200KHz。我设计的运放增益：62dB，增益带宽积GB=350MHz。可是仿真完后出现下图波形，高频处出现了尖峰（有关资料显示，必须增大运放的GB（大概为陷波频点100-1000倍左右），但0.5um工艺似乎很难做到大的GB）。1）请问如何修正啊?2)运放用0.5um工艺CSMC设计，有没有同仁推荐合适的方法得到大的GB，运放采用的是传统两级RC米勒调零补偿的方法设计的。效果并不理想，后期发现，即使增大电路供电电流也很难得到大的GB和增益。有没有好的运放结构可用呢?希望后启来者，谢谢。
求做过该种滤波器的同仁指点。谢谢。
我的滤波器是使用的该种电路图。
没做过，但提供个debug的思路吧，这种RC滤波运放的非理想因素很多：
1. 带宽 (一般至少10倍于目标频率)
2. 输出阻抗 （越小越好，建议输出级用source follower或者class AB）
3. 输入寄生电容是否足够小
RC中心频率很难做准，必须要trimmng咯
是啊，用一个运放搭建陷波滤波器时，频率直接偏掉了，很难跳回来。两个运放时，却又出现了尖峰。呵呵。怪
