套筒运放增益计算

请问ron导通电阻和小信号电阻的差别，导通电阻是大信号电阻的意思吗?
在计算增益的时候用导通电阻还是用小信号电阻啊?
我在用增益公式计算的时候数量级不对  结果差的超级多， 求指导。

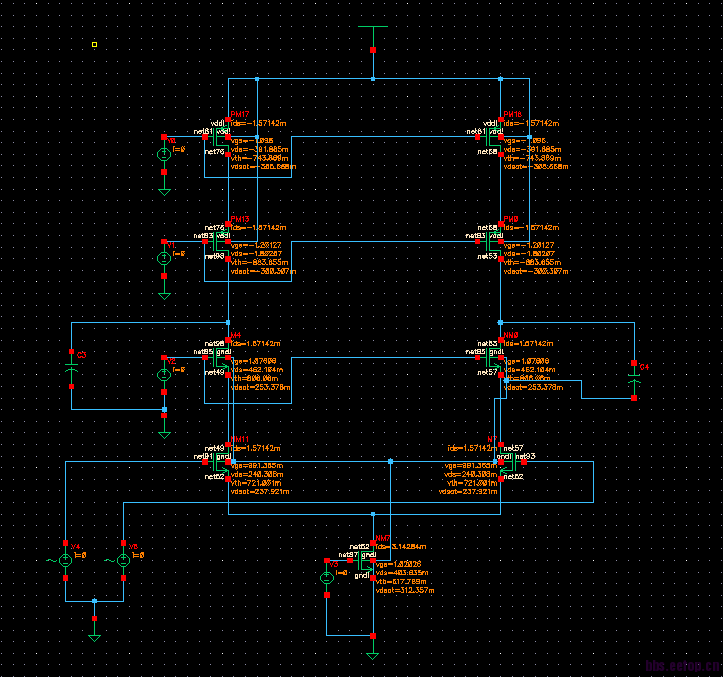

电路中PM13（左侧上数第二个P管）两端VDS电压是-1.8V ，怎不么能让他小一点啊，这过驱动如何分配比较好?
新手，问题较多，谢谢拉！1

这个没cmfb静态工作点是调不好的吧

电路画的不是一般的难看
这样做opamp是不对的，都是拉扎维把大家害的，呵呵

小信号电阻看gds的倒数；计算增益的时候用这个；
用公式计算增益的前提是这些管子都工作在饱和区

直流偏置还是要靠mos管产生，不然很容易进入线性区

偏置怎么加的?我看着像是都是零似的?Ron是大信号电阻，和你的增益没有任何关系的，小信号电阻是rds，增益是gm*Rout，Rout怎么算书上有。这种电路算是全差分的吧，静态工作点不是调管子的宽长比调的，是用共模反馈做出来的，，你可以看看艾伦或者格雷的书，尤其艾伦上面有很详细的设计过程。还有你的偏置点不是这样加上去的，这样每个vdc去调整多费劲啊，用电流镜去做偏置电路，别怕麻烦，其实比这样好调。

受教了！

   受教了  非常感谢！

哦  谢啦  数量级终于对了 呵呵

谢谢指教
