基准源电路的温漂

有木有人啊?

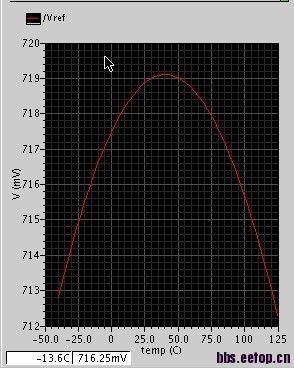

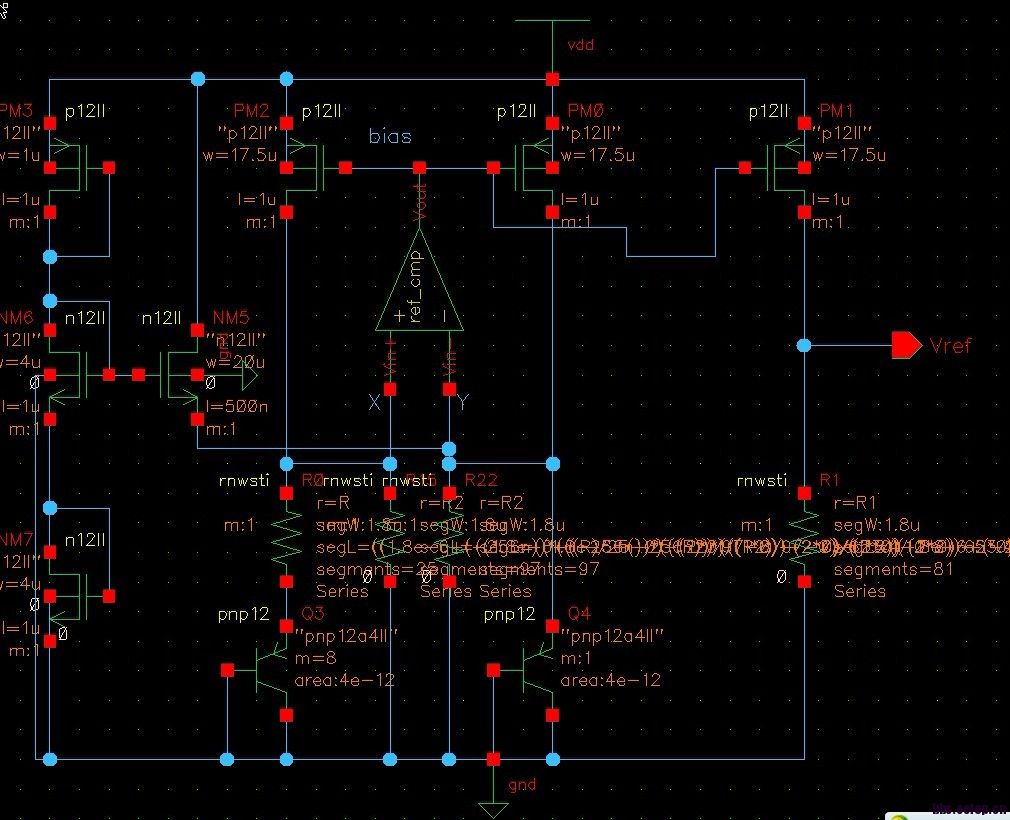

那图还行吧！一般可以3mV以内

    当调到抛物线的形状后，是不是就调不低了?我试过调节电阻，晶体管，但是无论如何都是50ppm/K以上。

只要不是特别要求，100ppm也够用了

    要求是50ppm/k，之前.13um工艺的温漂只有20左右，但是换成65nm之后怎么都降不下来。电阻三极管都调过了，但温漂始终在50以上。不知还能不能降下来?

二阶补偿

    原来基础上是无望了?

换大尺寸的PNP试试

    还是不行。晶体管，电阻，都调过。其他的部分关系不大吧，比如启动电路。

曲率补偿

    可以讲得详细点吗?

50ppm应该够了。你的启动电路会有问题的：电流管不断

    还是大于50ppm的，现在启动电路的电流是fA级，应该算是关断了。

    对比一下俩个设计的电流功耗是不是一样?如果想仿真结果好看点就把支路电流设的小一点， 误差放大器的增益设的高一点

我也在做这个，我想问下，它的每列电流是多少呀！

我现在给的是100ua,在spectre里怎么去仿电源电压抑制比和温漂呀，我用里面自带的计算器，它老是报错，不知道怎么回事！

L设置的太小，还有不是Cascode的结构，电源抑制比不高
