2.4GHz CMOS射频功放增益不平坦
录入：edatop.com 阅读：

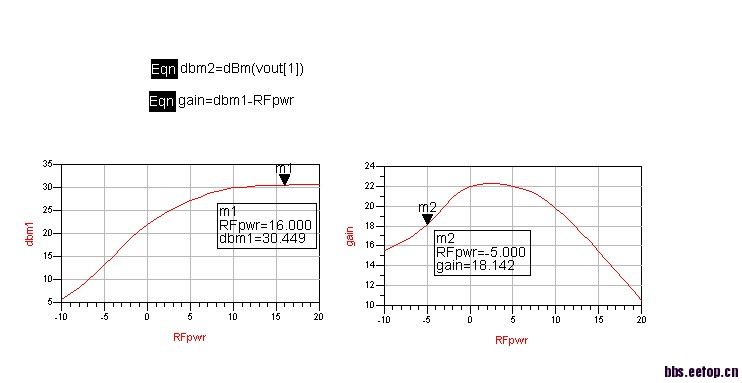

我最近在做的一个基于tsmc0.18um工艺的射频功放吗，结构没什么特殊的，就是最基本的共源共栅结构，仿真结果如图所示，第一个是输出功率dBm vs 输入功率RFpwr，第二个图形是增益vs RFpwr，从图中可以很明显的看出来增益上翘。我一直苦苦思索找不到原因，求大侠指导啊。另外我偏置在特别靠近B类区域。
内牛满面，跪求仙人指点啊！
你不是已经知道答案了吗?
你偏置在B类区域，所以小信号输入没什麽GAIN，大信号出入时晶体才正常导通所以GAIN大，在输入超大信号时，晶体饱和了，所以GAIN减小了。这是正常现象。
google "Class B amplifier gain expansion"
弄清楚基本的 再做电路 磨刀不误砍柴工
