关于feed through的问题

录入：edatop.com 阅读：

翻了好几本书，艾伦的、拉扎维的，关于时钟馈通的解释，依旧云里雾里

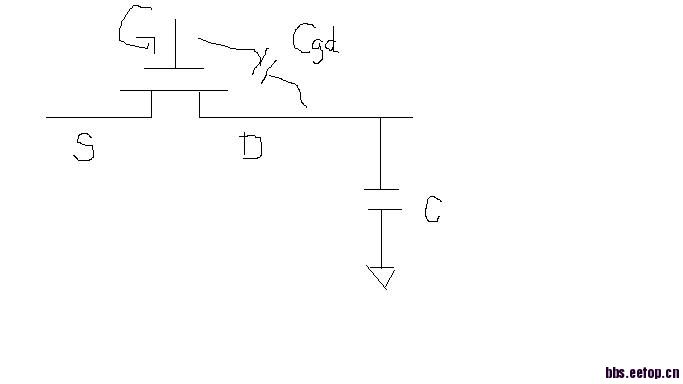

哪位大大能以图示的NMOS解释下，为什么gate端电位从高转低时，D端电位下降的原因?

电容要放电

请问能再详细点吗?

Cgd 要放电,但是电压不能突变
