关于delta sigma modu的PSD？
录入：edatop.com 阅读：

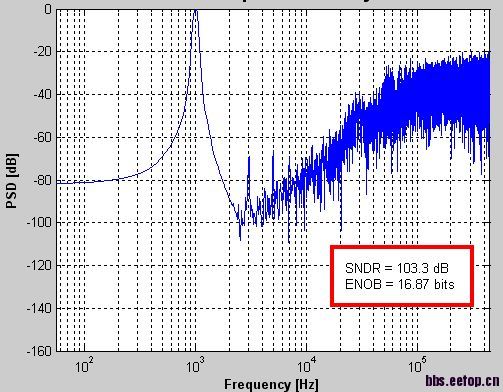

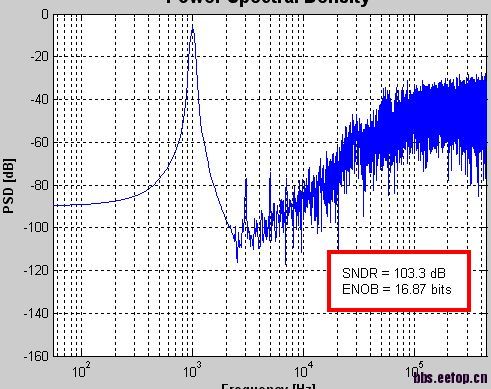

小弟建了个理想二阶前馈dsm，输入信号幅度0.16v，比较器输出电平±1v，输出psd是图1，信号频率出峰值-6dB。因为实际电路的参考电平是2.5v，我就把比较器输出电平改成±2.5v，同时把信号幅度增大2.5倍，psd图2，SNDR是一样的，但峰值已经超过了0dB了。
我想问下这两种都对吗?那个峰值是怎么算出来的?是不是20log(Vin/Vref)?貌似这样算出的结果和图不一样，真心求教！
我理解是信号和量化电平同比例增加后二者功率同比例增大，所以SNR不变，不过那个峰值要怎么算?
