ADC仿真频谱图求助。各位大神帮忙

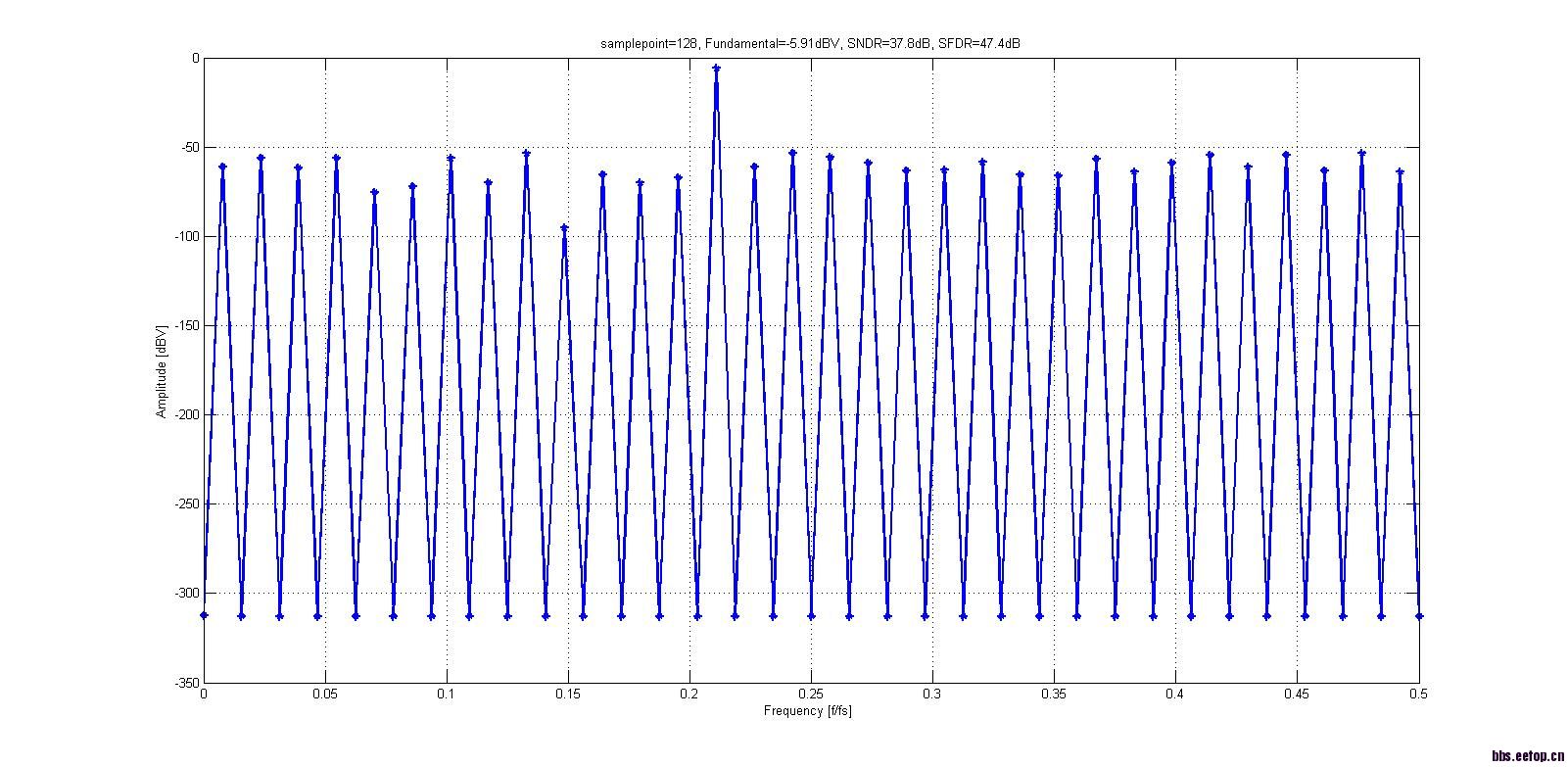

我做一个6位的ADC，仿真得到的数据导入MATLAB做FFT，然后得到如下的频谱图

这个图形很诡异，有些点的 值到了-300左右，不知道有没有人遇到过这样的问题，有可能是哪里的错，谢谢了。
P.S.我根据采保的输出波形对照看了ADC输出的离散信号波形，没有发现什么问题。

非相关采样吗?

你图里明明写的是128点采样，怎么又说N=64。

不好意思，贴错图了，这个是改了采样点数之后重新仿真的，出现的问题是64个点的是一样的，输入频率也是根据相干采样的公式重新计算的

部分频段里面没有能量呗，首先检查电路，设置和分析程序，如果确定无误的话，建议你多仿一些点，N取得大一点，至少256，n先取得小一点，最好是N的十分之一以内，这样的比较方便看谐波。

还有一个问题就是我输入信号的满摆幅是1V，ADC输出reconstruction之后信号的VPP也是1，按理说做出来的基波处应该可以达到0dB，但是为什么会是-6左右，达不到0呢~谢谢了

点太少了，就是那个样子的。
对于满摆幅到不了0db，我觉得很可能是matlab程序的问题，你check一下吧

我觉得本质不是点多少的问题，可能是点少了刚好容易碰到这种间隔着没有能量的频谱。原则上这应该和量化误差的频谱特性有关。我用matlab做的，64点也没看到这种频谱模样。至于满摆幅是不是0db，这完全取决于matlab程序的写法。
