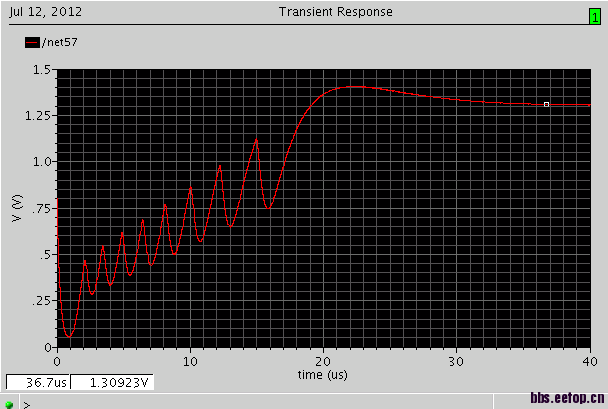

PLL出现了周期滑步现象，附图，欢迎一起讨论。

is this a problem?

如果你是说前面的牵引过程，那是没问题，减小带宽会削弱所谓周期滑步现象。

转换频率时在锁定过程中出现的滑步是正常的，滑步的主要原因是PFD的Ip/相位曲线不是一条直线，而是锯齿线，另一个次要的因素是相位比较不是时刻进行的，是以鉴相频率fref取样的。
带宽和滑步没有任何关系，窄带只是滤掉了滑步的高端频谱，使波形圆滑了，好看一点而已

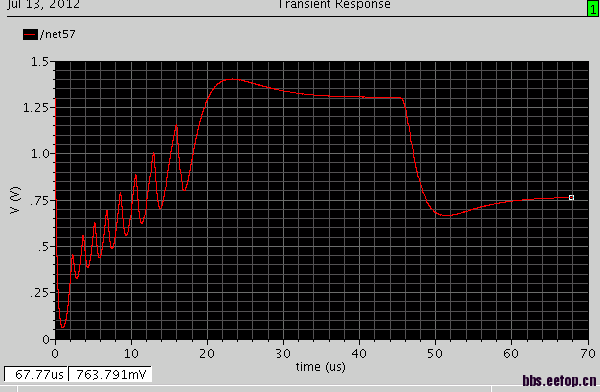

    上面那张图是PLL从未锁定到锁定的过程，这个是指牵引过程吗，那个时间是不是叫pll的setting time?下图是张锁定后频率的切换过程，没有出现滑步的现象。

   国半那本书上将环路带宽在（1/100,1/10)的参考频率，如果小于百分之一的参考频率，会出现周期滑步。还有大的频率切换会出现周期滑步,这是啥原因?谢谢解答。
