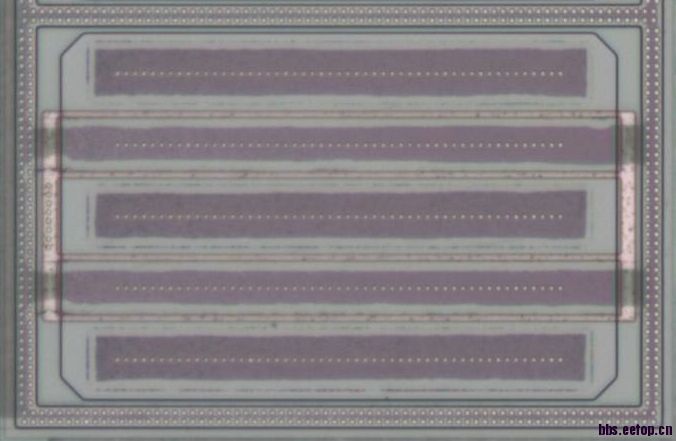

请问这种ESD的版图是怎么实现的？
录入：edatop.com 阅读：
请问这种ESD的版图是怎么实现的?

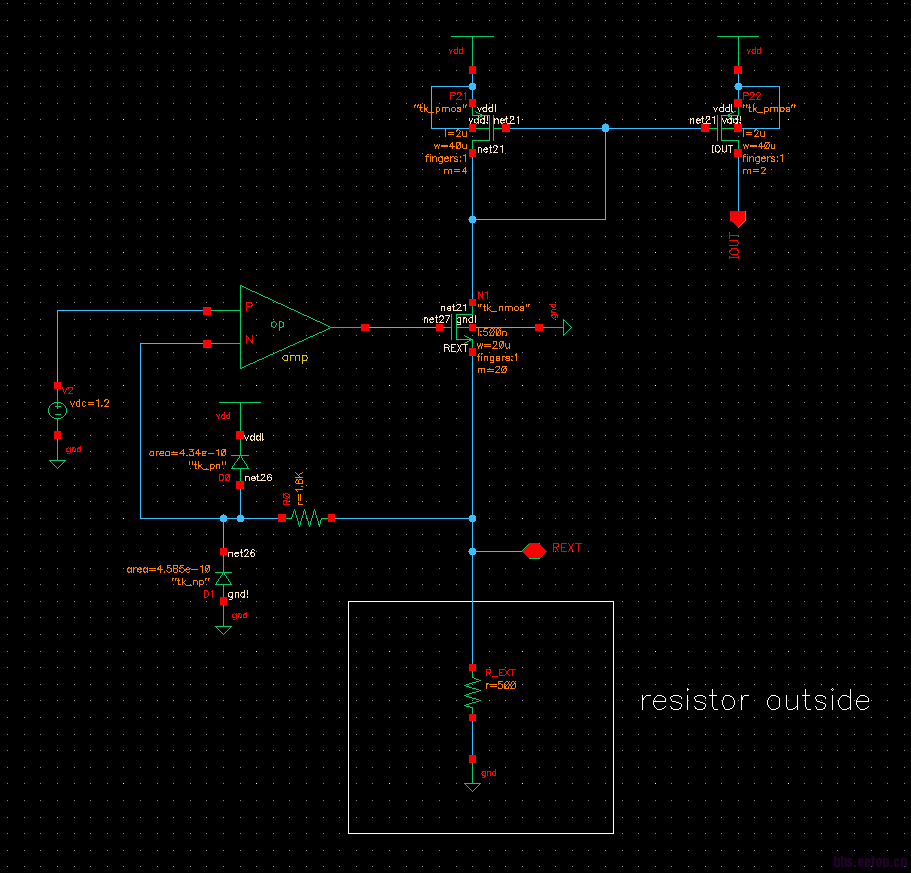

还有，如下面电路所示，芯片需要外接电阻来产生偏置电流，因为压差的关系，N1前面不接电阻，
N1要做成这种ESD layout。但是N1又是运放的一部分，在仿真中还是用普通管子的model吗?谢谢！
MOS管即可，按照foundry的ESD guide做呗。
若没有其他的spice model，可以用mos管的spice model来仿真，但注意将实际的源漏区的尺寸填上。会有一些误差，但也要看foundry给你的管子的spice model对于大尺寸是否准确了。
N1源端和REXT端可以串接一个100欧姆的小电阻，这样N1的源端可以缩小面积，SAB层可以不覆盖POLY
谢谢 , 一般的话用普通MOS管+ SAB层就可实现了吧?
