DAC中的时钟驱动电路的设计

大家有谁做过DAC吗，这个DAC中的时钟驱动电路是怎么设计的。看了一些论文：时钟驱动电路能帮助信号同步，提高驱动能力（因为寄生电容等因素），减小上升和下降时间。但是，对它的作用一直不明白，时钟驱动电路加在mos管的栅极上，它是怎么样提高驱动能力的。时钟驱动电路是有一系列的反相器组成的。
谢谢大家的回复和解答

在逻辑电路里面，有一个所谓fanout of 4,就是说每级输出时接到的下一级电路最优化时是上此级逻辑的4倍，所以比如说你有一个X1的inverter,就不能直接接去一个X1600的inverter,最好是X1->X4->X16->...->X1600,这过程就是你所说的驱动电路咯，不然的话直接驱动，上升下降都会很慢，还会导致延时。

还是有点不明白，你说的意思是：不同宽长比的反相器的连接吗，低倍宽长比驱动高倍宽长比?我想问的是我把驱动电路加在mos管的栅极，怎么影响锁存器的变化，按理说时钟mos管只是起采样作用，给时钟信号加驱动电路能有怎么样的影响?
我加了驱动电路，仿真看没什么变化，延迟时间也没有，  不明白

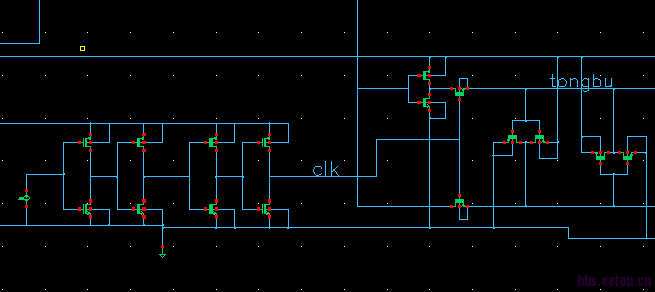

电路图

你所说的只针对于仿真阶段，实际中没有那么好的时钟信号。
不加驱动电路，很难驱动DAC
