请教ESD电源钳位的仿真电路
录入：edatop.com 阅读：
最近在设计ESD电源钳位电路，请问该如何设计仿真激励电路?

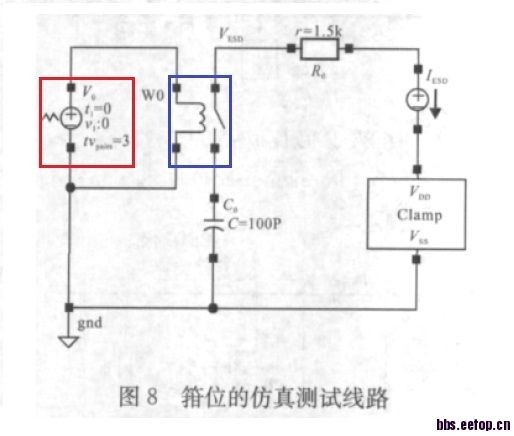

在一篇文献上查看到一个仿真电路的结构，见附图
请问图中红色和蓝色框里的是什么器件?在Cadence Spectre里有对应的模型吗?
在一篇文献上查看到一个仿真电路的结构，见附图
请问图中红色和蓝色框里的是什么器件?在Cadence Spectre里有对应的模型吗?
红色框里的用VPULSE/VPWL/VSOURCE都可以吧，兰色框的是理想开关，这些在ANALOG LIB都有的吧，
接着二楼的回答，当红框里为高电平时，篮框里的开关闭合。
请教一下在AnalogLib里面这些是什么cell?
vpwl , switch
